【E144】模拟设备AD9833 DDS芯片库

项目编号：E144

文件大小：5K

源码说明：带中文注释

开发环境：C编译

简要概述：

这是一个模拟设备AD9833 DDS芯片库。

在我的项目中，我使用了STM32F030F4P6和基于STM32CubeMX的HAL库。我试图编写简单的库，以便您可以将其移植到其他微控制器上。它使用基于软件的SPI，因此不需要在微控制器上配置SPI寄存器。我在IAR的ARM和Eclipse中用GCC-ARM对其进行了测试，结果很好。此外，我还使用了AD9833的FREQ0和PHASE0寄存器。如果需要，您可以轻松地将其更改为FREQ1和PHASE1。

如何使用

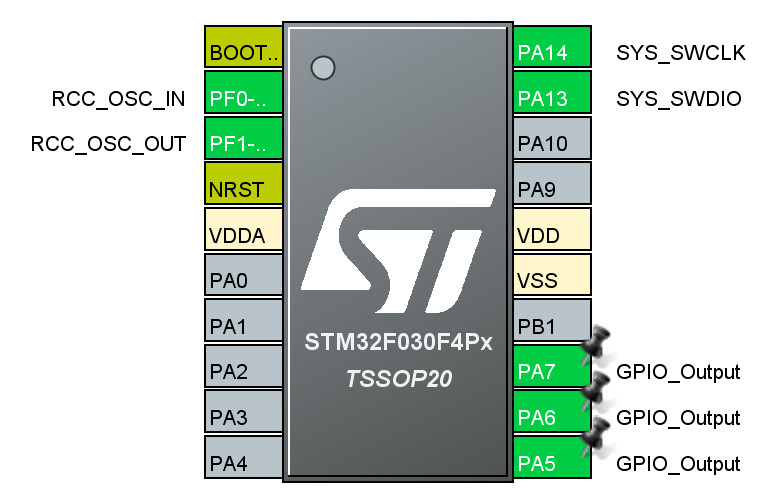

您必须分配控制器的3 GPIO。在我的例子中，我使用了PA5、PA6和PA7，并在STM32CubeMX中将它们配置为输出。之后，必须在AD9833.h中定义输出引脚。

There are three functions to change the behavior of AD9833 that you can use :

void AD9833_Init(uint16_t Wave,float FRQ,float Phase);   // Initializing AD9833void AD9833_SetWave(uint16_t Wave);                      // Sets Output Wave Typevoid AD9833_SetWaveData(float Frequency,float Phase);    // Sets Wave Frequency & Phase

注

考虑到这个库使用延迟来执行软件SPI的事实，它可以对不同的微控制器进行不同的操作。这取决于uC上的主时钟。如果此库不适用于您，则必须更改Write SPI函数中的延迟时间。通过添加一些程序集编号，您可以通过反复试验来实现这一点。当然，您可以使用硬件SPI并将函数添加到库中以避免计时问题。

文件列表：

目录│文件列表:

 └ AD9833-STM32

    └ AD9833

       │ AD9833.c

       └ AD9833.h
