项目编号：P204
文件大小：13M
图纸说明：PCB图
开发环境：AD2020
反激变压器参数计算：
E = (Lp*(Ip)2)/2 -> 减小电感Lp，Ip会同比例增大，能量增加
P ≈ (Vdc*Ton)2/(2*T*Lp)[W] -> 只要反馈环路保持Vdc*Ton恒定，即可保持输出恒定
Ip = (Vin(min)*Ton(max)) / Lp
Vo = Vin(min)*Ton(max)*平方根(Ro/(2.5*T*Lp)) ->反馈环在Vdc或Ro上升时减小Ton，在Vdc或Ro下降时增大Ton，从而自动调整输出
一、已知参数
输入电压范围： AC 85V~265V
输出电压及电流：DC 5V/2.4A
副级输出电压 : DC 14.5V
开关频率： Fsw = 60kHz
磁芯： EF20 (适合10W至20W)
磁芯参数： Ae = 33.5mm2
二、设定参数
效率 η= 80%
最大占空比： Dmax = 0.45
磁感应强度变化：ΔB = 0.2
反激电压： Vor = 100V (Vor < 150V)
三、计算匝数和电感量
输出功率 Po = 12W
输入功率 Pin = 12W/0.8 = 15W
输入最低电压 Vin(min) = 85Vac*1.414 = 120Vdc
输入最高电压 Vin(max) = 265Vac*1.414 = 375Vdc
输入平均电流 Iav= Pin/Vin(min) = 0.125A
输入峰值电流 Ipeak = 4*Iav = 0.5A
原边电感量 Lp = (Vin(min)*Dmax)/(Ipeak*Fsw) = 1.8mH
漏感 Lleakage < 5%*Lp
四:计算匝数
导通时间 Ton = T*Dmax = 7.5us
初级匝数 Np = （Vin(min)*Ton)/(ΔB*Ae) = 135T φ0.25*1*135T
初次级匝数比Np/Ns = Vor/(Vout+1V) = 16.67
初副级匝数比Np/Na = Vor/(14.5V+1V) = 6.45
次级匝数Ns = Np/16.67 = 9T φ0.50*3*9T
辅助绕组Na = Np/6.45 = 21T φ0.25*1*21T
五、验证设计
Bmax = (Ip*Lp) / (Np*Ae) = 0.2 < 0.3, 设计合理
Vsm = Vin(max) + Vor = 475V, 加上漏感尖峰 Vsm+Vsm*25% = 593V ,设计合理
Vom = Vin(max)*(Ns/Np) + Vo = 54V
输入输出电解电容：
输入滤波电容 Cin = （1.5~3）*Pin = 22.5~45uF
输出电容 Cout = (200~300)*Io = 480uF ~720uF
高频变压器打样
一、变压器参数

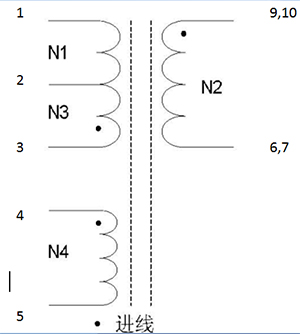

二、变压器绕制方法
原边：3 -> 1 辅助: 4 -> 5 次边：9,10 -> 6,7 3,4,9,10为同名端
N1: 3 -> 2 : φ0.25*1*67T
N2: 9-> 6,10->7 : φ0.50*2*9T
N3: 2 -> 1 : φ0.25*1*68T
N4: 4 -> 5 : φ0.25*1*21T
2,8 剪脚
三、制作说明
1、型号：EF20-5V2.4A
2、骨架EF20(卧式 5+5) PC40磁芯
3、电感量Lp(1->3) = 1.8mH ,漏感为Lp的5%以下
4、原边vs副边：3500Vac@1mA1min 无击穿无非狐
5、副边vs磁芯：1500Vac@1mA1min 无击穿无非狐
6、阻抗：原边vs副边/绕组vs磁芯：500Vdc 阻抗 > 100M
1、散热
2、安全间距 高低压1.5mm以上
3、环路
4、地线

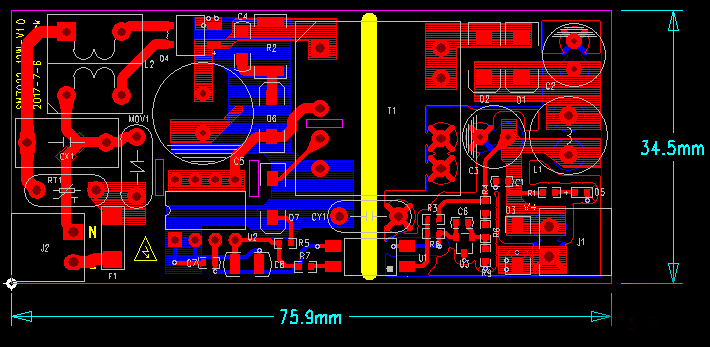

pads orcad画的原理图和PCB图如下：
目录│文件列表:
├ 00-DOC
│ │ 12V1A参数计算.txt
│ │ 5V2.4A参数计算.txt
│ │ 一种实用开关电源的设计 - 开关电源 - 电子发烧友网.png
│ │ 变压器磁芯选择.JPG
│ │ 电源篇 -- 反激式开关电源 20200130.pdf
│ │ 调试.txt
│ │ 输出.txt
│ │ 高频变压器打样(EF20-12V1A)20170705.docx
│ │ 高频变压器打样(EF20-12V1A)20170705.pdf
│ │ 高频变压器打样(EF20-5V2.4A)20170705.docx
│ │ 高频变压器打样(EF20-5V2.4A)20170705.pdf
│ └ DATASHEET
│ │ 5D-9规格书.pdf
│ │ C115499_PC817B_2018-02-24.PDF
│ │ C115920_SM7022_2017-06-23.PDF
│ │ SM7022_PDF_C115920_2017-06-23.pdf
│ │ TL431AIDBZR_PDF_C23892_2014-02-15.pdf
│ │ VLU1012-100M.pdf
│ │ 功率型NTC热敏电阻器NTC5D-9.png
│ └ 热敏电阻 功率型NTC 5D-9.png
├ 01-SCH
│ ├ AD格式(转化而来)
│ │ └ Imported SM7022-12W.PrjPcb
│ │ │ SM7022-12W.LOG
│ │ │ SM7022-12W.PrjPcb
│ │ │ SM7022-12W.PrjPcbStructure
│ │ │ SM7022-12W.SchDoc
│ │ │ SM7022-12W_Library.SchLib
│ │ ├ History
│ │ │ │ SM7022-12W.~(1).PrjPcb.Zip
│ │ │ │ SM7022-12W.~(1).SchDoc.Zip
│ │ │ │ SM7022-12W.~(2).SchDoc.Zip
│ │ │ │ SM7022-12W_Library.~(1).SchLib.Zip
│ │ │ │ SM7022-12W_Library.~(2).SchLib.Zip
│ │ │ └ SM7022-12W_Library.~(3).SchLib.Zip
│ │ └ __Previews
│ │ │ SM7022-12W.LOGPreview
│ │ └ SM7022-12W.SchDocPreview
│ ├ OrCAD格式
│ │ └ SM7022-12W.DSN
│ ├ PCB
│ │ │ SM7022-12W-V1.0(可以导入AD等其它软件中).asc
│ │ │ SM7022-12W-V1.0.pcb
│ │ └ 注意事项.txt
│ └ PDF格式
│ └ SM7022-12W.pdf

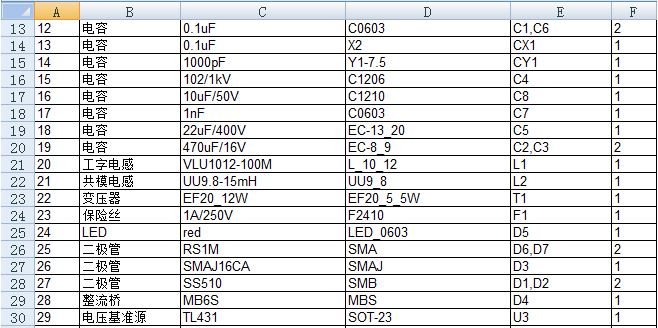

└ 02-BOM
│ SM7022-12W.xlsx
