项目编号：P205
文件大小：1.7M

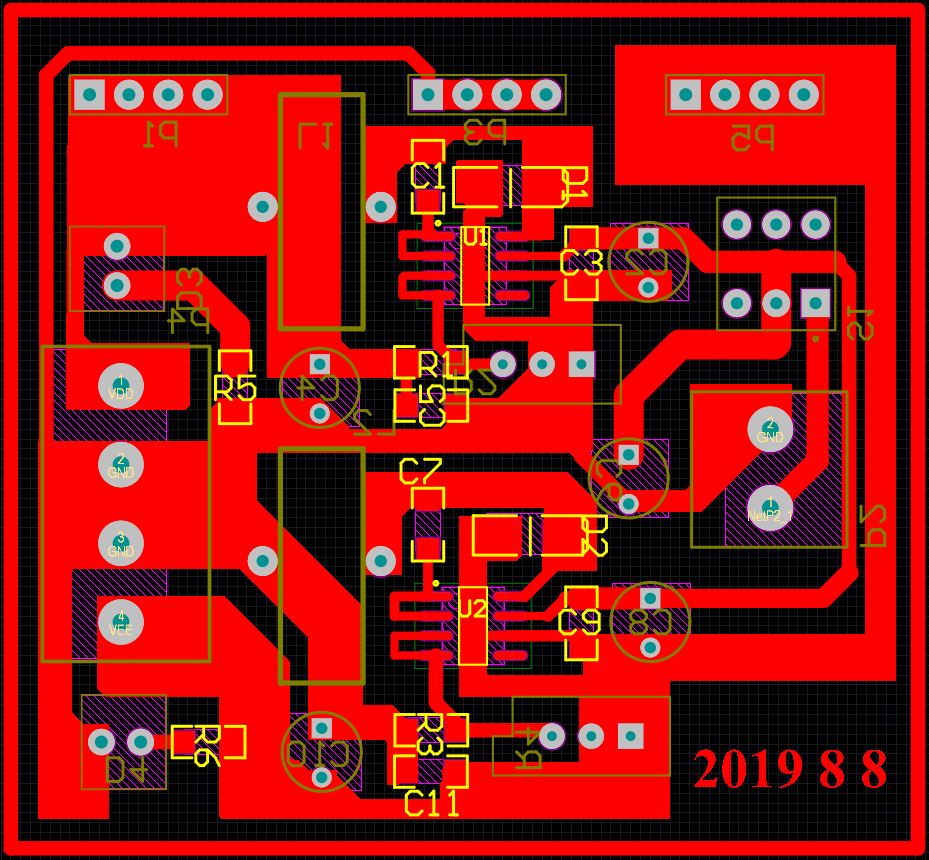

图纸说明：PCB图
开发环境：AD2020

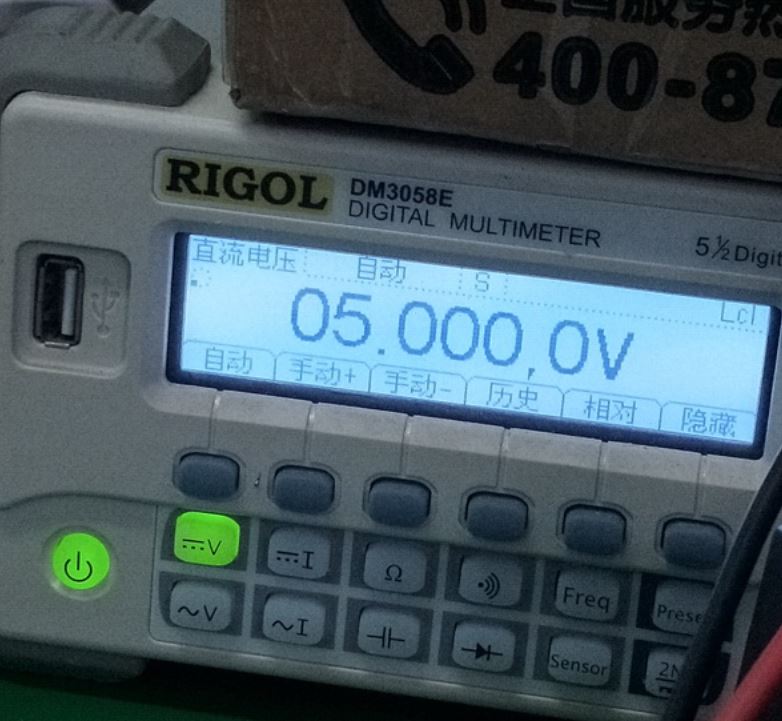

这个是本人电子设计竞赛期间做的，TPS5430这款电源芯片是真的不错，电压输入范围宽，输出纹波比较小的开关电源管理芯片，兼具效率高纹波小低压差的特点。效率没有数据手册上说的那么高，我实验过无数次，但是即使在5V1A的情况下，效率也可以高达89%，网络上有人制作说效率可以高达95%我坚决不信，除非带的负载极小，那才可能达到95%，但是这是没有任何意义的。设计的适合就按照数据手册上的来，参数自己定，或者按照我给的参数就行，很好设计（当然得有一定的电子设计基础），另外我还做了MOS管防反接设计，这种设计比单纯二极管防反接要好，损耗小，当反接时，反接提示灯会亮。还设计了一个使能端口，如果不想用负电源那一端，直接用短接片短接到失能端口就行。特别注意，尤其是那个电感，一定要选择合适，体积稍微大一点，大概一元硬币那么大，磁芯选择铁硅铝磁环就行，如果你设计的电路，效率总是不高，电流输出很小，或者电感啸叫，多半都是电感的问题，还有就是二极管的问题，一定要选择快恢二极管或者肖特基二极管。

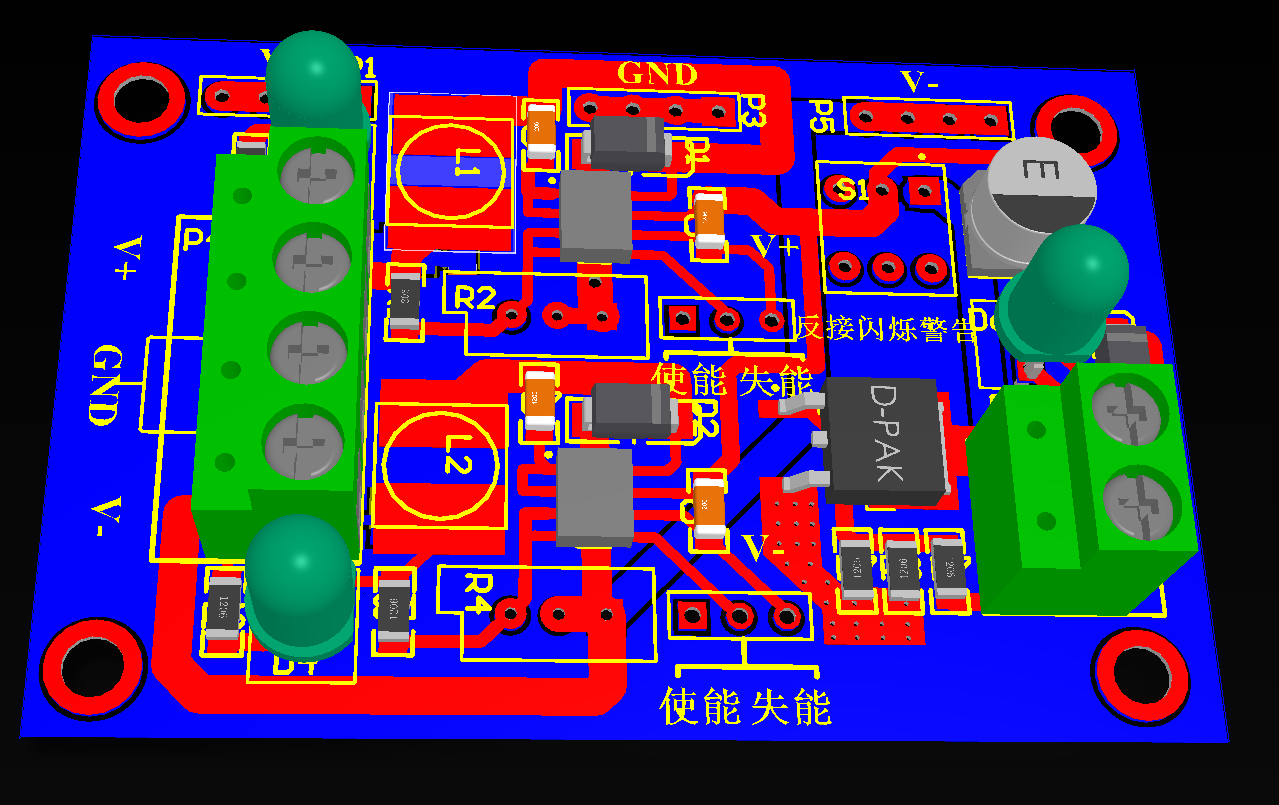

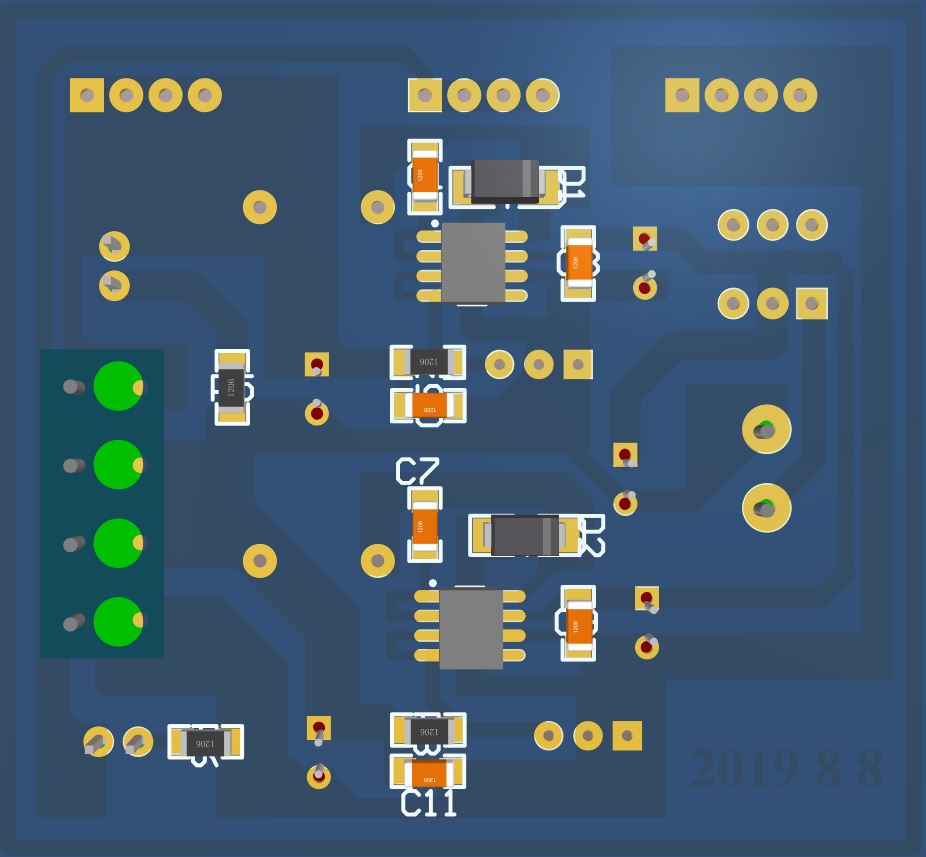

我设计的实物图，东西在学校没有照片，只有PCB板和测试图片，这个3D模型不全，凑合着看吧
制作出来的实物图如下：

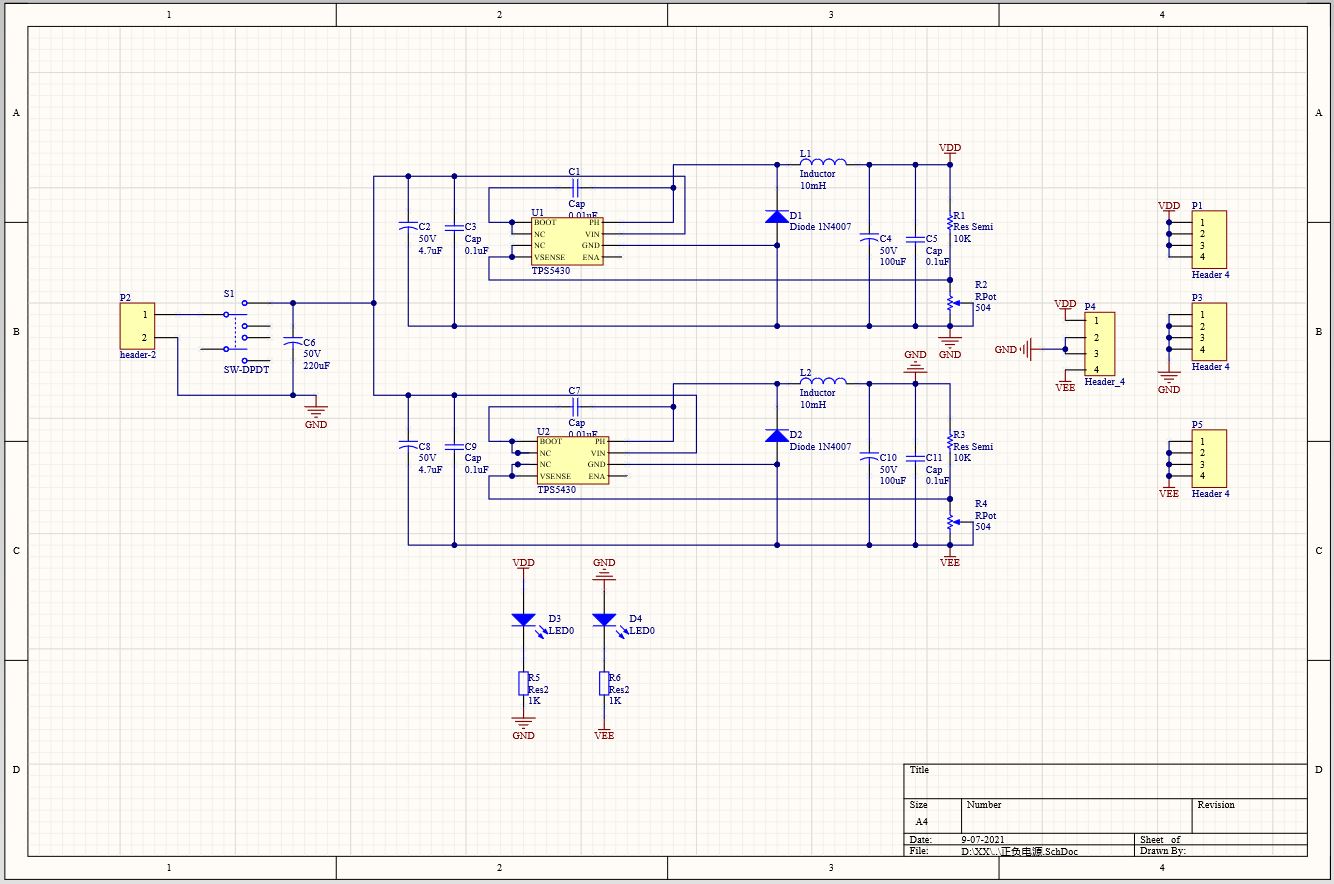

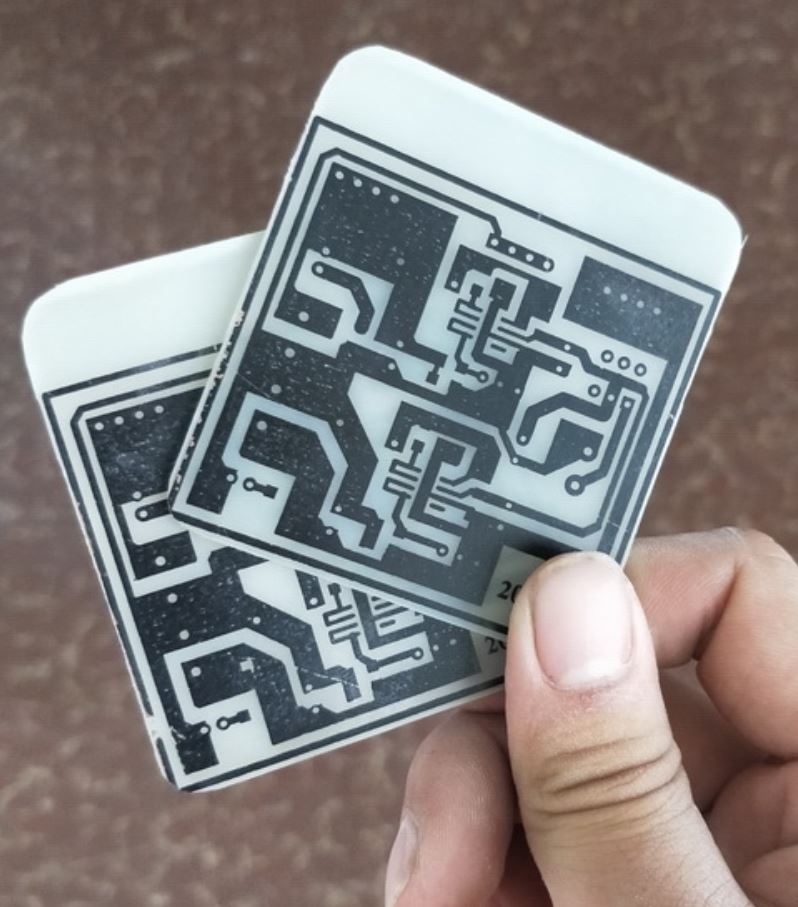

以下附件是完整的PC文件，可以直接腐蚀，不必送出去打板子，原理图这些都是弄的数据手册的，资源整理给大家，最重要的是自己设计制作，光把别人的东西抄袭了，不去实践是没有用的，其实大家都是在抄袭中成长的，没什么丢人的，大家不懂的可以问，重申一遍，电感二极管一定要选对
