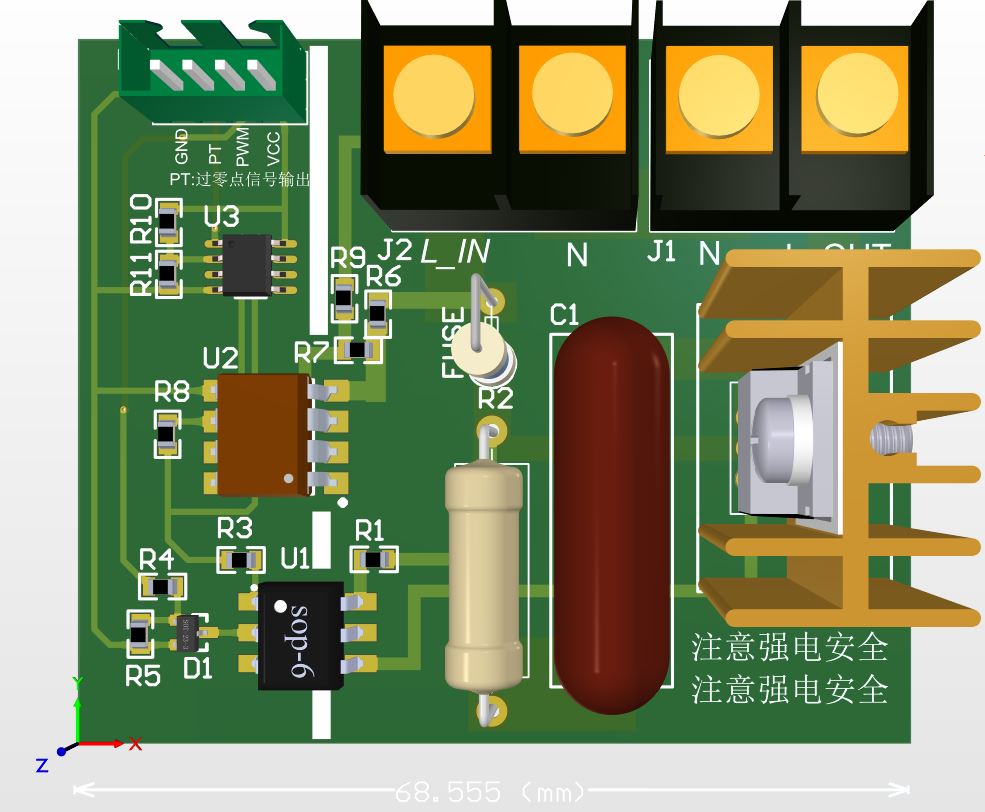

【P225】LM358+LTV-824S+MOC3021+单片机可控硅无级调光电路模块原理图+PCB图

项目编号：P225

文件大小：12M

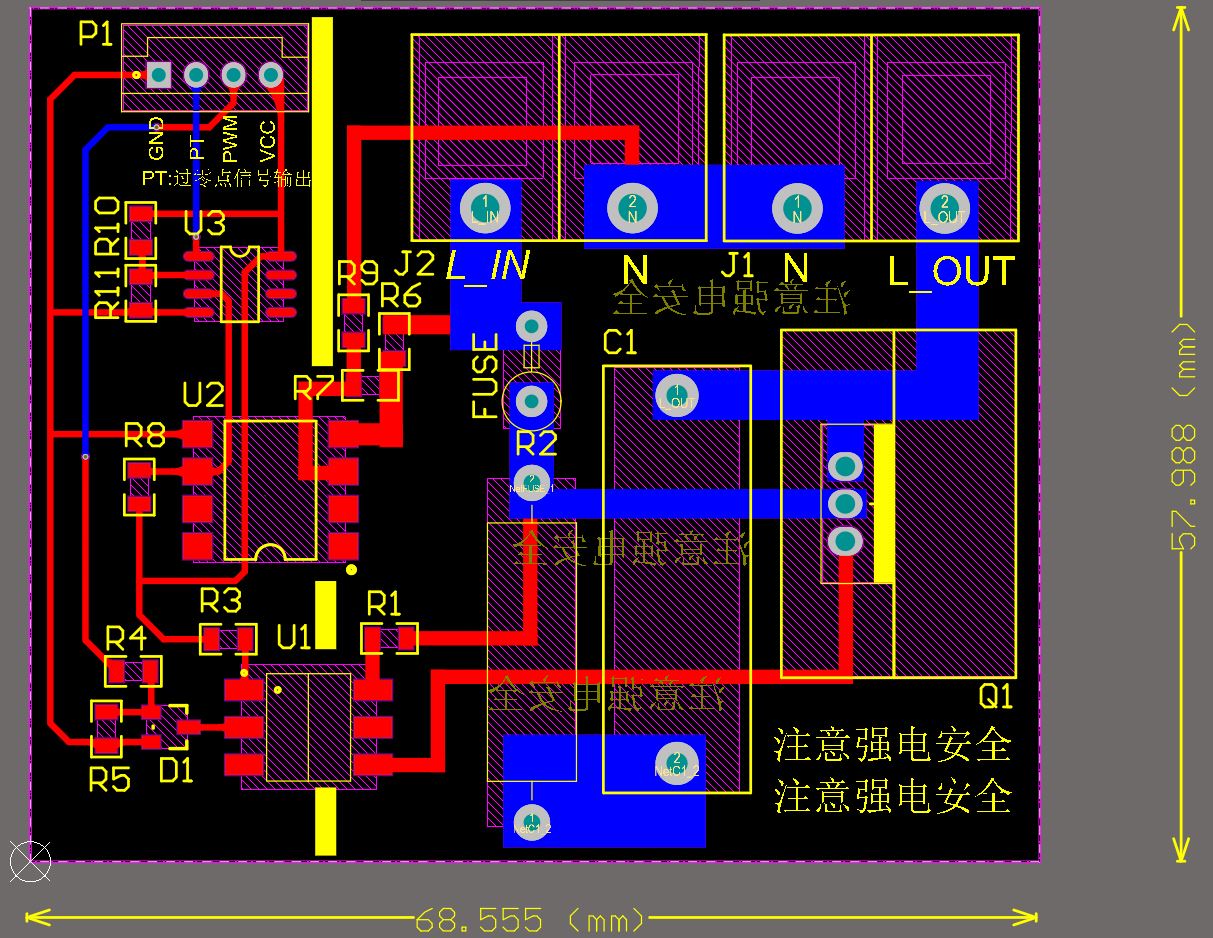

图纸说明：PCB图

开发环境：AD2020

简要概述：

LM358+LTV-824S+MOC3021+单片机可控硅无级调光电路模块原理图+PCB图

目录│文件列表:

 ├ 1） CPU板PCB

 │  │ GL20200102_V1.0.PCBDOC

 │  │ GL20200102_V1.0.PRJPCB

 │  └ GL20200102_V1.0.SCHDOC

 ├ 2）可控硅驱动板

 │  └ 1.1

 │     │ GL20200103_V1.1.PCBDOC

 │     │ GL20200103_V1.1.PRJPCB

 │     └ GL20200103_V1.1.SCHDOC

 └ 3）PCB和原理图

    │ TRIAC HAT.PcbDoc

    │ TRIAC HAT.PcbDoc.htm

    └ TRIAC HAT.SchDoc
