【P226】使用ISL94202的12V-24V电池管理系统(BMS)

项目编号：P225

文件大小：12M

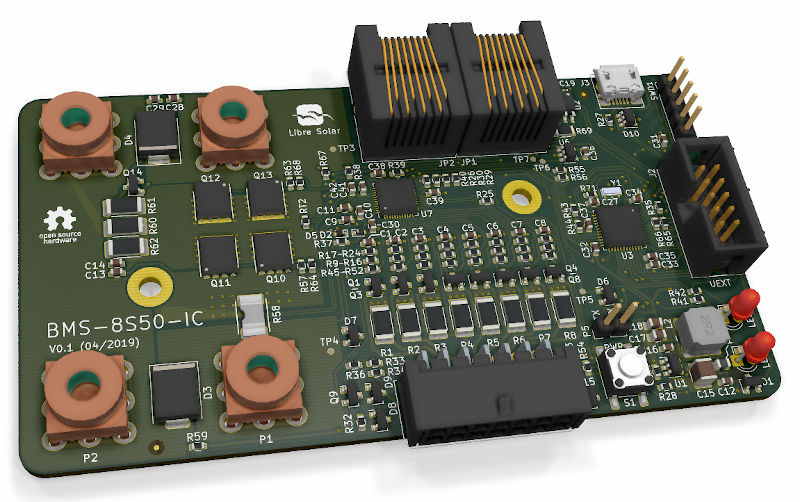

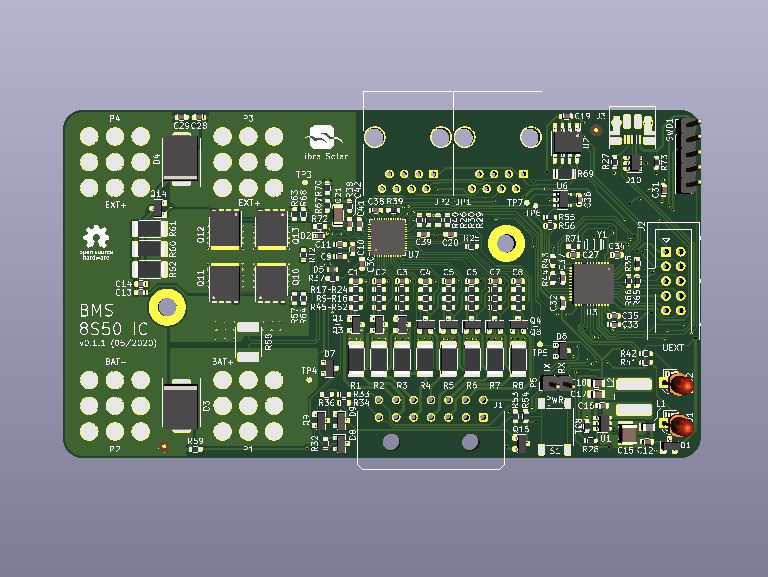

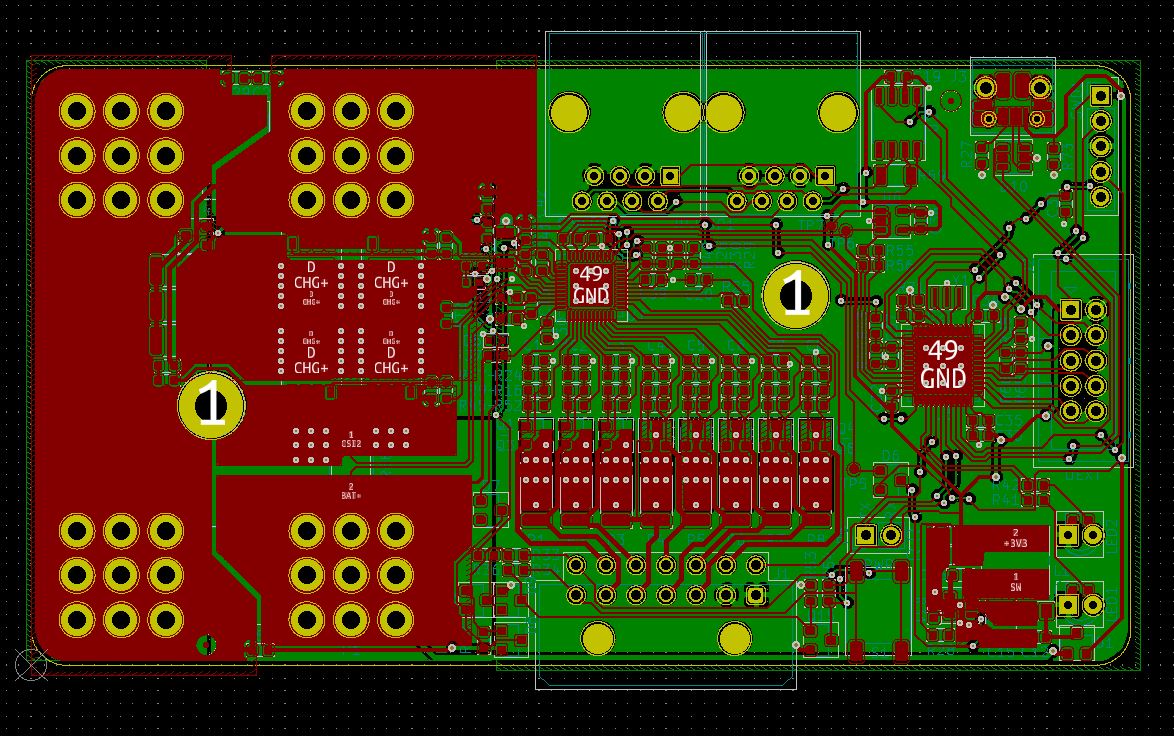

图纸说明：PCB图

开发环境：KiCAD

简要概述：

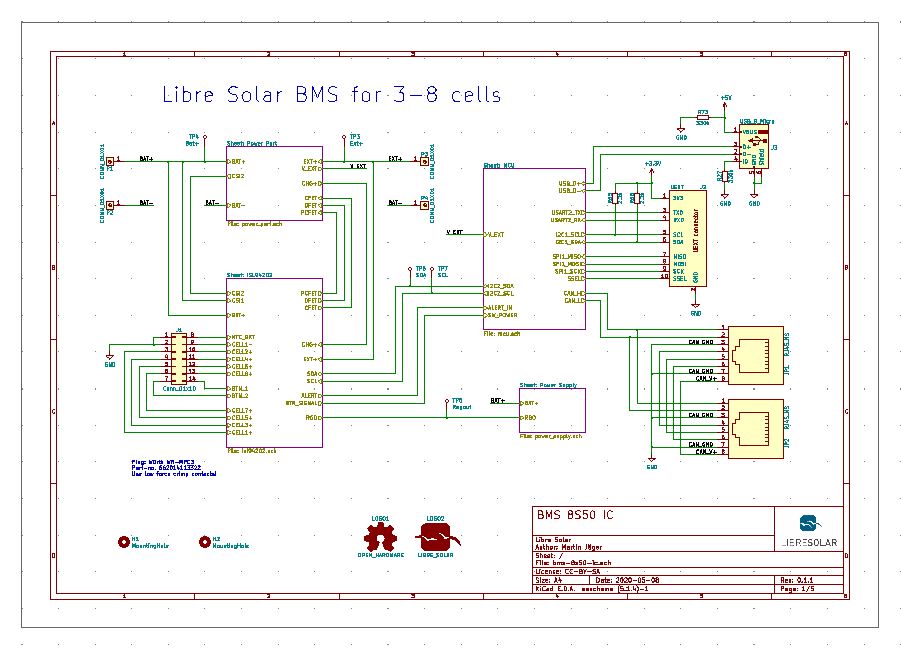

原理图：存储库中的PDF文件

Gerber文件：PCB订购文档

物料清单：从KiCAD导出BOM表

特征：

• 3 to 8 Li-ion cells (e.g. LiFePO4)

• Integrated high-side MOSFET switch and current sensor

• Balancing current approx. 150 mA

• STM32F072 or STM32L452 ARM Cortex microcontroller

• Built-in CAN communication interface and UEXT extension connector

固件

固件在单独的库LibreSolar/bms固件中开发。

目录│文件列表:

 └ bms-8s50-ic

    │ bms-8s50-ic.jpg

    │ bms-8s50-ic.pdf

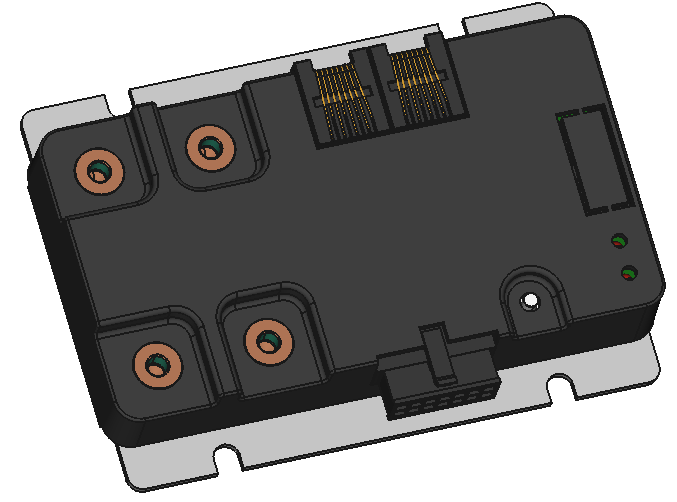

    ├ housing

    │  │ bms-8s50-ic.FCStd

    │  │ bottom.png

    │  └ top.png

    └ kicad

       │ bms-8s50-ic-cache.lib

       │ bms-8s50-ic-rescue.dcm

       │ bms-8s50-ic-rescue.lib

       │ bms-8s50-ic.kicad_pcb

       │ bms-8s50-ic.pro

       │ bms-8s50-ic.sch

       │ bom.ini

       │ fp-info-cache

       │ fp-lib-table

       │ isl94202.sch

       │ libre_solar_template.kicad_wks

       │ mcu.sch

       │ power_part.sch

       │ power_supply.sch

       │ sym-lib-table

       │ symbol.dcm

       └ symbol.lib
