【P509】STM32F103ZET6工控板 PCB图+原理图

项目编号：P509

文件大小：5M

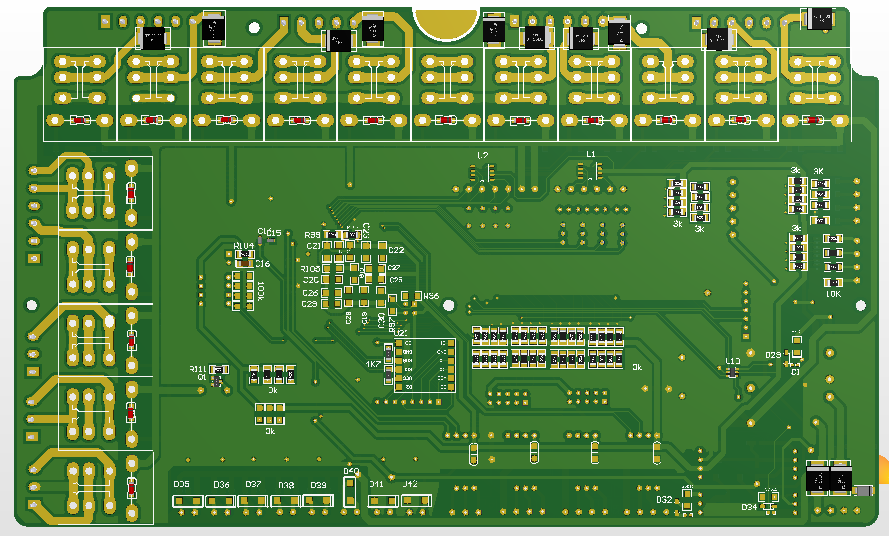

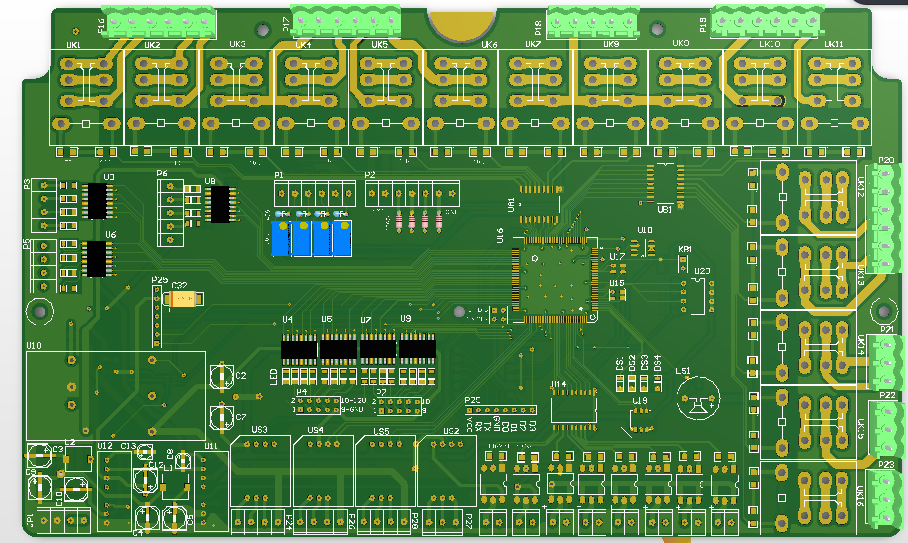

图纸说明：PCB图

开发环境：AD2020

简要概述：

STM32F103ZET6，全隔离无线遥控控制6路继电器，16路DI，4路AI，4路USART转RS232，工控板

目录│文件列表:

 └ Wireless-remote-control-16-relay-16-DI-4-AI-industrial-control-board

    ├ Docs

    │  │ bottomlayer.png

    │  │ STM32F103ZET6_HARDWARE.pdf

    │  └ toplayer.png

    └ STM32F103ZET6_HARDWARE

       │ ADC.SchDoc

       │ ENCODER_Ctrl.SchDoc

       │ POWER.SchDoc

       │ POWER_Ctrl.SchDoc

       │ RELAY_Ctrl.SchDoc

       │ STM32F103ZET6_HARDWARE.PcbDoc

       │ STM32F103ZET6_HARDWARE.PcbDoc.htm

       │ STM32F103ZET6_HARDWARE.PrjPcb

       │ STM32F103ZET6_HARDWARE.PrjPcbStructure

       │ STM32F103ZET6_HARDWARE.SchDoc

       │ STM32_CPU.SchDoc

       │ UART_Ctrl.SchDoc

       └ Wireless.SchDoc
