【P510】Stlink V2.1的PCB+固件

项目编号：P510

文件大小：3.45M

图纸说明：PCB图

开发环境：AD2020

简要概述：

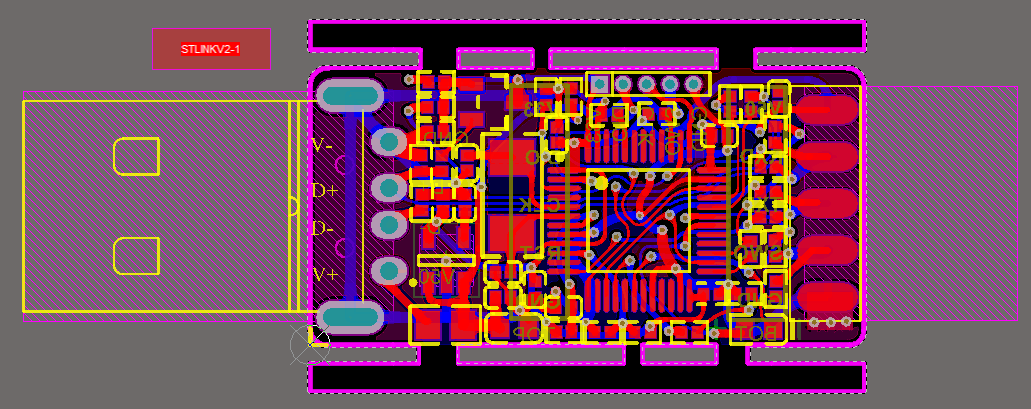

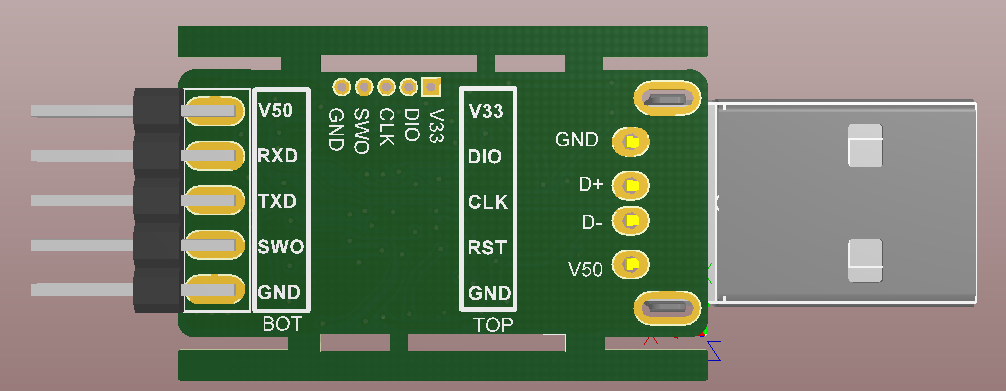

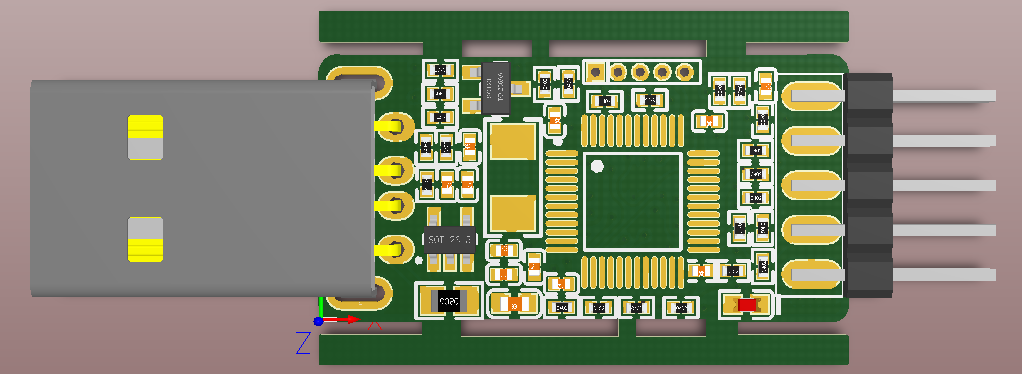

重画Stlink_V2.1的PCB，使能够装进以前CH340，USB转串口同款铝合金成品外壳中。

带虚拟U盘，虚拟串口，SWD功能。

个人量产了100个，刷jlink也很好用！

目录│文件列表:

    ├ Stlink-Bootloaders

    │  │ Protected-2-0-Bootloader.bin

    │  │ Protected-2-1-Bootloader.bin

    │  │ Unprotected-2-0-Bootloader.bin

    │  └ Unprotected-2-1-Bootloader.bin

    └ Stlink_V2.1_PCB

       ├ Docs

       │  │ bottomlayer.png

       │  │ STLINKV2-1.pdf

       │  │ toplayer.png

       │  └ Top_Layer.png

       └ Stlink_V2.1_PCB

          │ STLINKV2-1.PcbDoc

          │ STLINKV2-1.PrjPcb

          │ STLINKV2-1.PrjPcbStructure

          └ STLINKV2-1.SchDoc
