【E1266】结合Raspberry Pi Pico和iCE40 FPGA的PCB图+源码

项目编号：E1266

文件大小：1.2M

源码说明：带中文注释

开发环境：C编译器

简要概述：

这是一块将iCE40 HX FPGA与Raspberry Pi Pico相结合的FPGA板。Pico可以使用此repo中包含的脚本通过USB编程FPGA，然后使用GPIO与之交互。

KiCad 3D

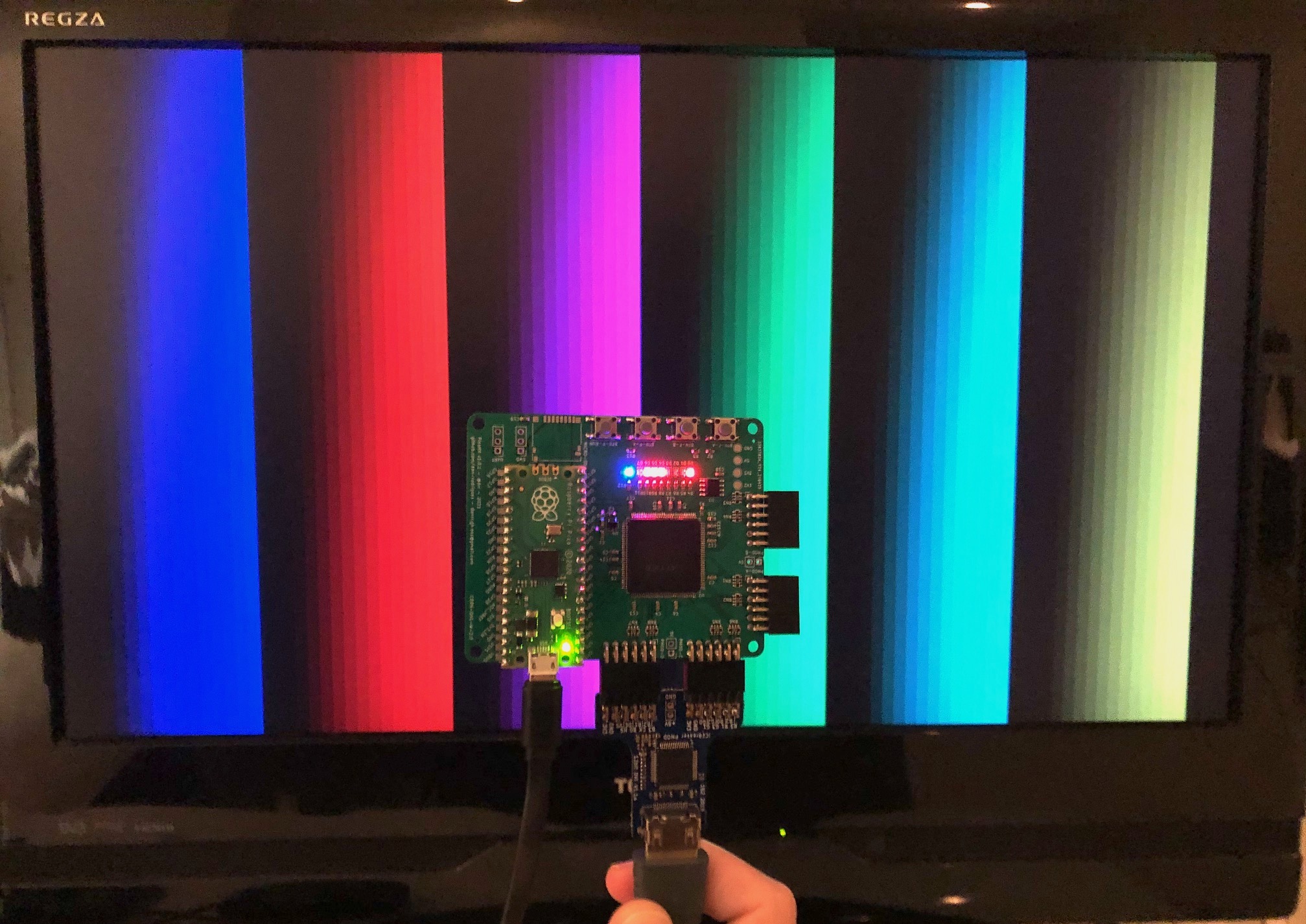

DVI演示

图为附带的DVI演示。首先，RP2040使用USB软件编程，然后向主机公开USB编程器设备。然后，包含DVI测试模式配置的FPGA配置从主机上传到RP2040，然后RP2040对FPGA进行编程，然后FPGA在屏幕上显示测试模式。使用此DVI PMOD。

特征

• iCE40 HX FPGA (TQFP144, 1k pinout assumed)

• 10 Pico GPIOs connected to FPGA

• 2 are connected to GBIN inputs

• 4x PMODs in a 2x double-PMOD arrangement

• 8x user LEDs for FPGA

• 1x CDONE LED

• 2x users buttons for FPGA

• 1x user button for Pico

• RUN button for Pico

• Headers for Pico SWD and hardware UART

• Footprint for QSPI PSRAM or flash

• Micro SD card slot

目录│文件列表:

 └ pico-hx-main

    └ pico-hx-main

       ├ doc

       │  │ pcb1.jpg

       │  └ render.png

       ├ licenses

       │  │ CERN-OHL-W.txt

       │  └ MIT.txt

       ├ pcb

       │  │ .gitignore

       │  │ fp-info-cache

       │  │ fp-lib-table

       │  │ pico-hx.kicad_pcb

       │  │ pico-hx.pro

       │  │ pico-hx.sch

       │  │ sym-lib-table

       │  └ lib

       │     │ RPi_Pico.lib

       │     └ RPi_Pico.pretty

       │        │ CUI_SJ-3523-audio-jack.kicad_mod

       │        │ DSUB-15-L77HDE15SD1CH4F.kicad_mod

       │        │ Icon_

       │        │ MBR120_SOD-123.kicad_mod

       │        │ RPi_Pico_SMD_TH.kicad_mod

       │        └ USB_Micro-B_Amphenol_10103594-0001LF_Horizontal_modified.kicad_mod

       ├ rtl

       │  ├ data

       │  │  └ picohx.pcf

       │  └ demo

       │     │ .gitignore

       │     │ debouncer.v

       │     │ Makefile

       │     │ picohx_demo_top.v

       │     └ video

       │        │ dvi-12bit.v

       │        │ vga_core.v

       │        └ vga_timing.v

       ├ scripts

       │  └ picoprog.py

       └ software

          │ CMakeLists.txt

          │ default_bitstream.h

          │ fpga_spi.c

          │ fpga_spi.h

          │ get_serial.c

          │ get_serial.h

          │ main.c

          │ phx_gpio.h

          │ pico_sdk_import.cmake

          │ spi.pio

          │ tusb_config.h

          │ usb_common.h

          │ usb_descriptors.c

          │ usb_programmer.c

          │ usb_programmer.h

          │ usb_uart.c

          └ usb_uart.h
