【E2513】基于FPGA的数字识别-实时视频处理的定点卷积神经网络实现

2022-01-24 09:36:57      索炜达电子      875

项目编号:E2513

文件大小:40M

源码说明:带中文注释

开发环境:Verilog

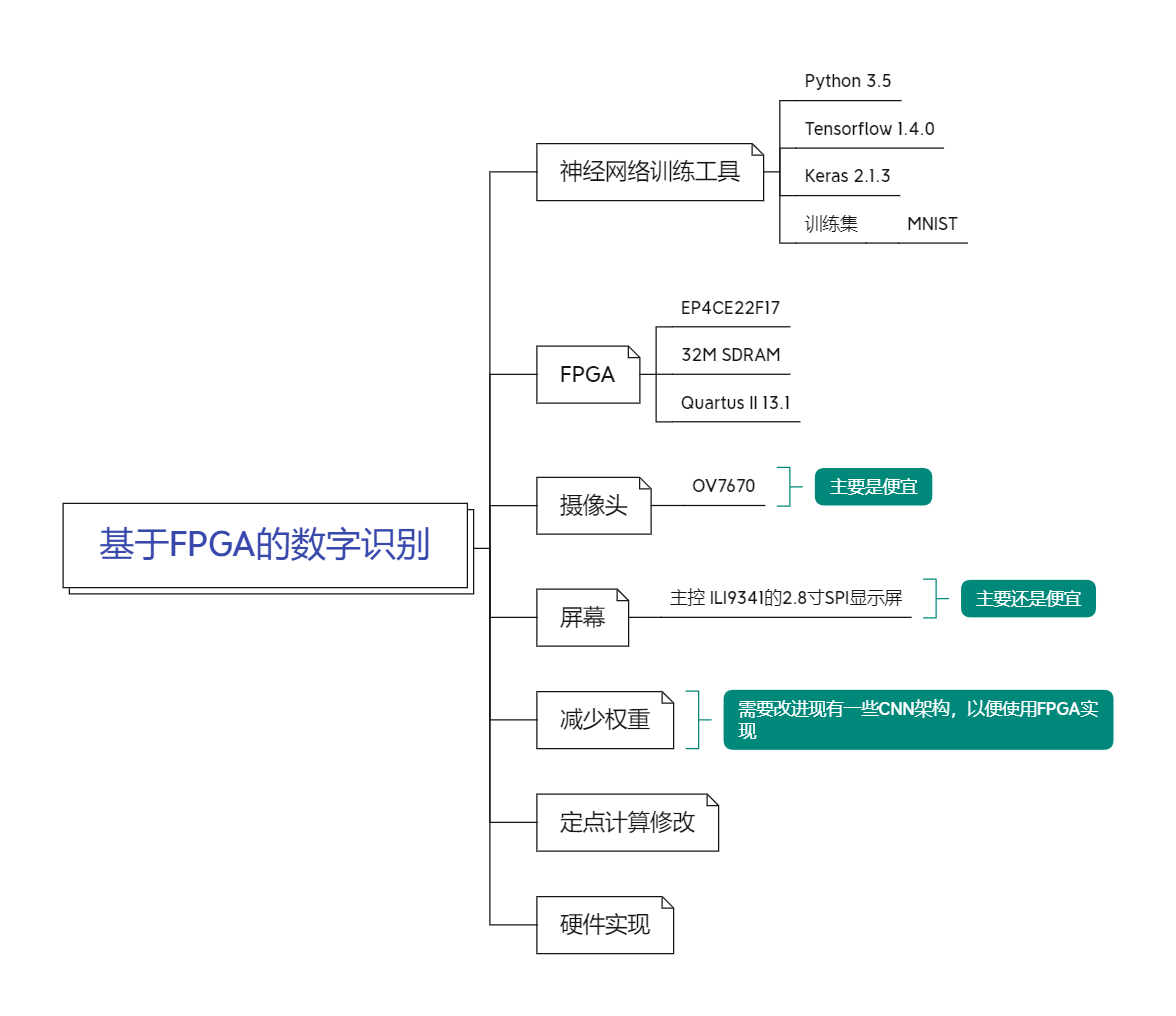

简要概述:这是训练神经网络在浅色背景上检测深色数字的项目。 然后使用多种技术将神经网络转换为 Verilog HDL ,以减少 FPGA 上所需的资源并提高处理速度。 它可以很容易地扩展以用于检测具有不同神经网络结构的其他对象。

【E2513】基于FPGA的数字识别-实时视频处理的定点卷积神经网络实现

效果:

【E2513】基于FPGA的数字识别-实时视频处理的定点卷积神经网络实现

PS:图像模糊的原因是一个人拍摄相机不好聚焦。

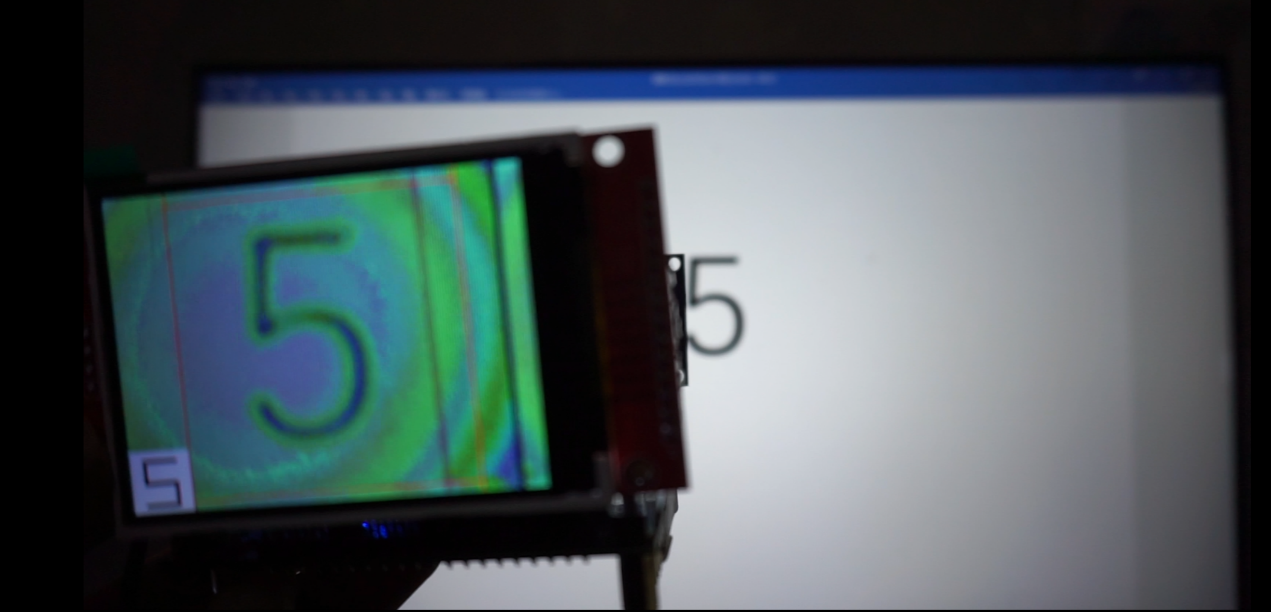

电脑显示数字(手写也可以,要求是浅色背景上检测深色数字(要求是训练集的问题)),通过摄像头采集缓存到SDRAM后在显示屏上显示摄像头数据,然后右下角显示监测到的数字。

开发环境:Python 3.5, Tensorflow 1.4.0, Keras 2.1.3
