【E1378】基于FPGA的数字频谱分析仪和发生器（电路+源码）

项目编号：E1378

文件大小：58M

源码说明：带中文注释

开发环境：Verilog

简要概述：

摘要: 利用现场可编程门阵列( FPGA) 可重构性, 设计了基于 FPGA 的一种数字频谱分析仪, 介绍了该频谱分析仪 的硬件系统结构组成及工作原理, 并给出了基于该频谱分析仪的核心信号处理离散傅立叶变换( DFT) 算法和 FP
GA 实现. 该频谱分析仪结构灵活, 运行稳定可靠, 实验结果表明该数字频谱分析仪能满足 0
30 M Hz 频段范围内 实时频谱分析应用的需要.

系统测试 在 FPGA 内部给定一组 1024 点正弦波形值, 对已知 的波 形进行 DFT 变 换, 对比 T ektronix TDS1002 型数字示波器的 FFT 分析功能所分析的 频谱特性, 在输入信号分别为调幅信号( 有效值 20 ∀ 5 mV, 调制度 30% , 调制信号频率为 20 kHz) 和 调频信号( 有效值 20 ∀ 5 mV , 调频波频偏为 20 kHz, 调制信号频率为 1 kH z) 、在 10 kHz

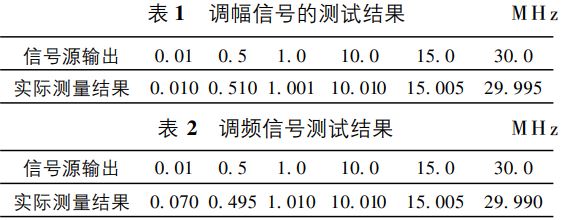

30 M Hz 范围内测试信号中心频率, 对正弦信号、方波信号、 三角波信号、噪声信号分别加入频谱分析仪进行测 试, 结果显示频谱图形与数字示波器的频谱图基本 相符合. 测试结果见表 1、2

本频谱分析仪最终实现了对各种周期和非周期 的带限信号进行频谱分析; 频谱范围为 0
30 M Hz, 频谱分辨率为所选采样频率的 1/ 1024, 测量周期信 号的频率, 并以其 1 024 对自身信号采样, 可掉电存 储 8 路数据的频谱图.

目录│文件列表:

 └ 基于FPGA的数字频谱分析仪和发生器（电路+源码）

    ├ AD和DA部分电路PCB源文件（没有原理图）

    │  └ PCB.DDB

    ├ 教程

    │  └ 多相滤波的数字相干检波原理及FPGA实现.doc

    ├ 程序

    │  └ FIR 500JIE.zip

    └ 资料

       └ 基于FPGA的数字频谱分析仪的设计与研究.pdf
