【E671】激光雕刻写字机器人

项目编号：E671

文件大小：790K

源码说明：带中文注释

开发环境：C编译器

简要概述：

主芯片：STC12c5a60s2

使用说明

一、需要的硬件部分：

1、木质机架

2、51单片机（STC12c5a60s2）开发板（带串口通信线）

3、两个l298n步进机驱动

4、两个2相4线步进电机 （带滑竿，距为3mm，步距角为18度，混合式）

5、 250毫瓦的激光模组

6、一个继电器

7、电源部分

8、杜邦线等其他部分

二、接线：

所有的阵脚定义都在C源文件进行了说明，请按照源文件的注释说明进行接线。

（此处电路图丢失了喵~，大家只好看源码了呢~，过段时间在补充吧^.^）

三、下载下位机程序到单片机中

请将下位机文件夹中的“激光雕刻兼写字机器下位机程序final测试版/激光雕刻兼写字机器下位机程序final_测试版.hex”文件下载到单片机中。

四、测试上位机程序

说明：记得把单片机的串口连接到电脑上，如果串口驱动程序安装，上位机程序会自动检测该下位机串口。

五、开始激光写字

（0）确保上面的工作完成！

（1）生成刀路文件：首先用G代码生成软件，生成想要写的字的G代码文件（刀路文件）。

（2）处理刀路文件：打开刀路文件增加结束符标识软件，按照软件提示说明对步骤1中生成的刀路文件进行处理。

（3）打开上位机程序：首先打开串口。然后右下方选择刚刚处理过的刀路文件，点击发送即可开始打印。

原理介绍：

简介：

该机器主要是建立一个二维的坐标系，通过数控机床的G代码作为改变坐标的介质。G代码中包括终点坐标和激光的移动方式（或者激光的关闭），激光的当前位置为起始坐标，当上位机程序（电脑）发送一行G代码到下位机（单片机）时，下位机程序解析出终点坐标和激光的移动方式，然后激光按照指定的路径开始移动，即可划出一条激光灼烧的路径。

实现的G代码：

1、“G00 X10 Y10 ” 表示快速移动。即让激光从起始位置快速移动到终点坐标（10,10）点。2、 “G01 X20 Y20”表示直线插补。即让激光从现在的 位置以直线的方式移动到终点位置（20, 20）点。3、 “G02 X30 Y30”表示顺时针圆弧插补。即让激光从现在的位置以顺时针圆弧的方式移动到终点位置（30, 30）点。4、 “G03 X40 Y40”表示逆时针圆弧插补。即让激光从现在的位置以逆时针圆弧的方式移动到终点位置（40, 40）点。5、“M05 ” 表示关闭激光 。 （上位机中处理“Z2”也是关闭激光）6、 “M03” 表示打开激光 。 （上位机中处理“Z-1”是打开激光）7、 “F30” 表示移动速度。即激光的移动速度设置为30

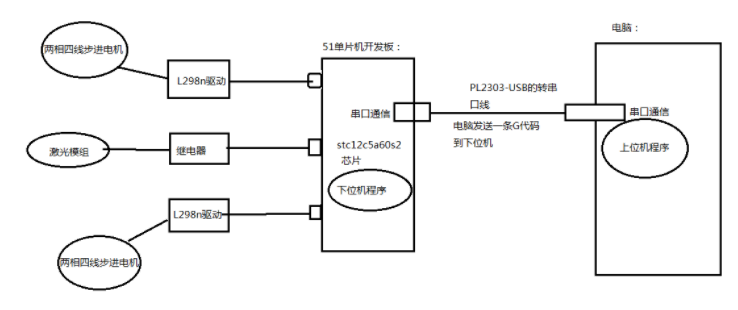

原理图：

效果展示图片

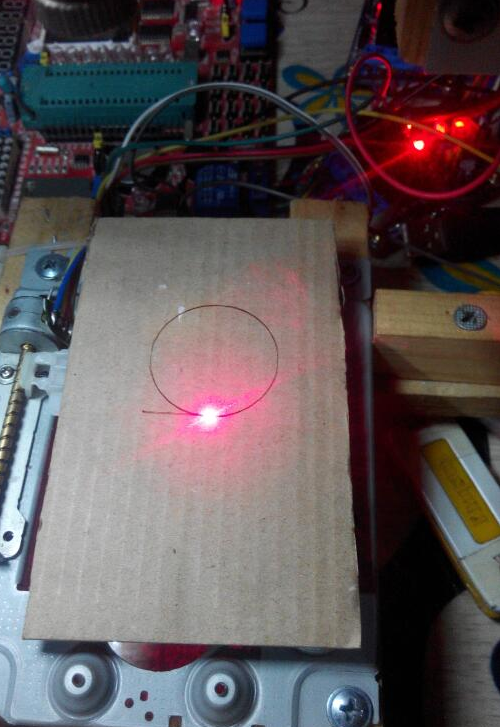

图1（效果图）：

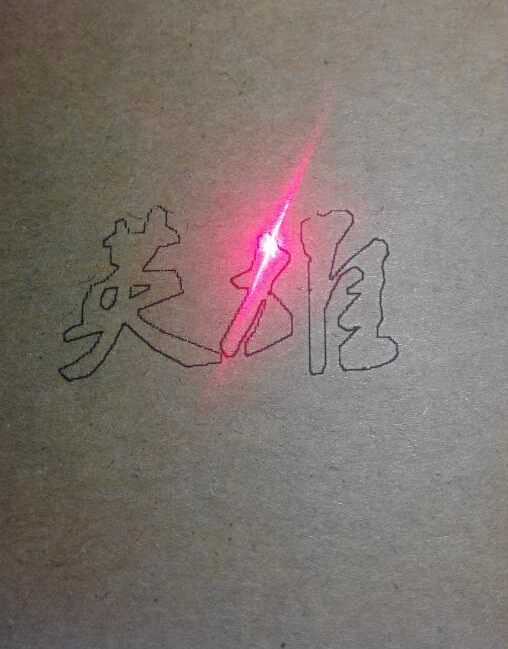

图2 (效果图)：

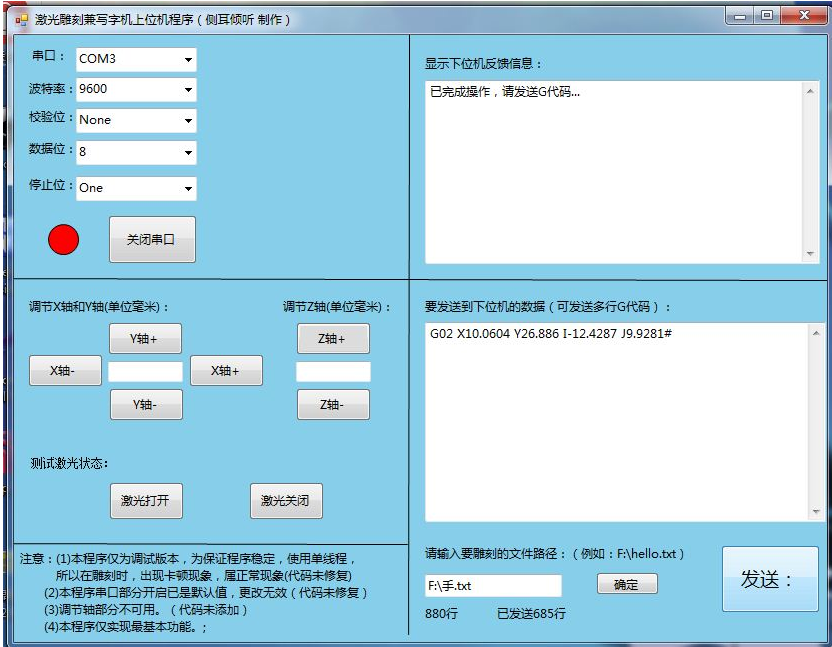

图3 （上位机图片）：

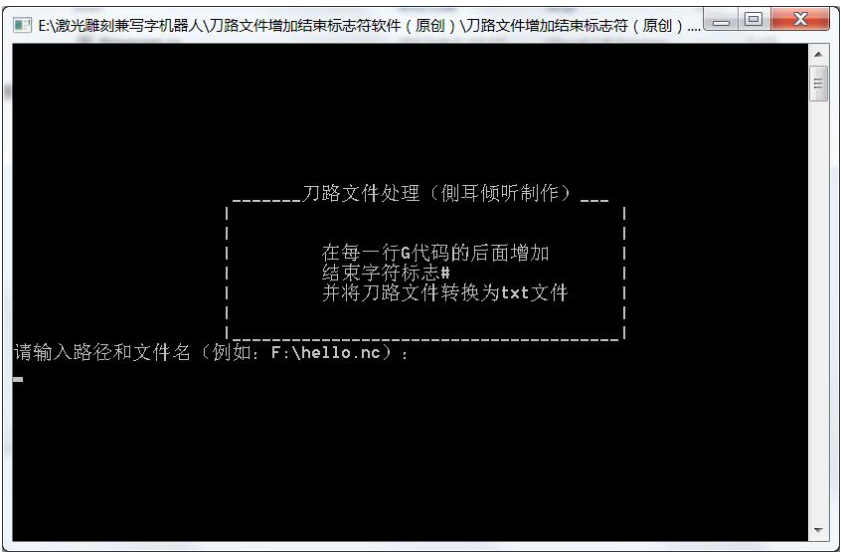

图4 （刀路文件添加结束符程序图）：

目录│文件列表:

 └ Laser_Writing_Machine

    └ Laser_Writing_Machine

       ├ G代码生成软件（来自网络）

       │  └ 文字转G代码.exe

       ├ G代码示例

       │  │ 天下(G代码).txt

       │  │ 手(G代码).txt

       │  │ 手.jpg

       │  │ 王伟(G代码).txt

       │  └ 英雄(G代码).txt

       ├ 刀路文件增加结束标志符软件（原创）

       │  │ Program.cs

       │  └ 刀路文件增加结束标志符（原创）.exe

       ├ 图片展示

       │  │ demo.jpg

       │  │ nc_files_change.jpg

       │  │ principle.png

       │  │ running.jpg

       │  └ 上位机图片.JPG

       ├ 激光雕刻兼写字机上位机程序

       │  │ 激光雕刻兼写字机上位机程序.exe

       │  │ 激光雕刻兼写字机上位机程序.sln

       │  │ 激光雕刻兼写字机上位机程序.suo

       │  └ 激光雕刻兼写字机上位机程序

       │     │ Form1.cs

       │     │ Form1.Designer.cs

       │     │ Form1.resx

       │     │ Program.cs

       │     │ 激光雕刻兼写字机上位机程序.csproj

       │     ├ bin

       │     │  └ Debug

       │     │     │ 激光雕刻兼写字机上位机程序.exe

       │     │     │ 激光雕刻兼写字机上位机程序.pdb

       │     │     │ 激光雕刻兼写字机上位机程序.vshost.exe

       │     │     └ 激光雕刻兼写字机上位机程序.vshost.exe.manifest

       │     ├ obj

       │     │  └ x86

       │     │     └ Debug

       │     │        │ DesignTimeResolveAssemblyReferences.cache

       │     │        │ DesignTimeResolveAssemblyReferencesInput.cache

       │     │        │ 激光雕刻兼写字机上位机程序.csproj.FileListAbsolute.txt

       │     │        │ 激光雕刻兼写字机上位机程序.csproj.GenerateResource.Cache

       │     │        │ 激光雕刻兼写字机上位机程序.csprojResolveAssemblyReference.cache

       │     │        │ 激光雕刻兼写字机上位机程序.exe

       │     │        │ 激光雕刻兼写字机上位机程序.pdb

       │     │        │ 激光雕刻兼写字机上位机程序.programMain.resources

       │     │        └ 激光雕刻兼写字机上位机程序.Properties.Resources.resources

       │     └ Properties

       │        │ AssemblyInfo.cs

       │        │ Resources.Designer.cs

       │        │ Resources.resx

       │        │ Settings.Designer.cs

       │        └ Settings.settings

       └ 激光雕刻兼写字机器下位机程序final_测试版

          │ STARTUP.A51

          │ STARTUP.LST

          │ STARTUP.OBJ

          │ 激光雕刻兼写字机器下位机程序final_测试版

          │ 激光雕刻兼写字机器下位机程序final_测试版.c

          │ 激光雕刻兼写字机器下位机程序final_测试版.hex

          │ 激光雕刻兼写字机器下位机程序final_测试版.lnp

          │ 激光雕刻兼写字机器下位机程序final_测试版.LST

          │ 激光雕刻兼写字机器下位机程序final_测试版.M51

          │ 激光雕刻兼写字机器下位机程序final_测试版.OBJ

          │ 激光雕刻兼写字机器下位机程序final_测试版.plg

          │ 激光雕刻兼写字机器下位机程序final_测试版.uvgui.Administrator

          │ 激光雕刻兼写字机器下位机程序final_测试版.uvgui_Administrator.bak

          │ 激光雕刻兼写字机器下位机程序final_测试版.uvopt

          └ 激光雕刻兼写字机器下位机程序final_测试版.uvproj
