项目编号：E715
文件大小：2M
源码说明：带中文注释
开发环境：C编译器
简要概述：
这个是我自己制作的一个QC2.0快充诱骗器，主要功能是将支持QC快速充电头的电压诱骗出来使用。功能：用一个按键循环切换输出电压5V--9V--12V....;用一颗LED不同闪烁频率指示不同对应电压。
原理：用单片机IO口控制输出电压达到诱骗效果
优点是：1.简单实用 2.成本低廉
缺点是：1.功能简单 2.无输出反馈
特别注意：1.无输出监测，且有EEPROM记忆，每次上电需确定输出电压，再连接用电电路。2. 即使无快充功能（或不支持的协议的）的充电头，指示灯依然指示设定的电压。

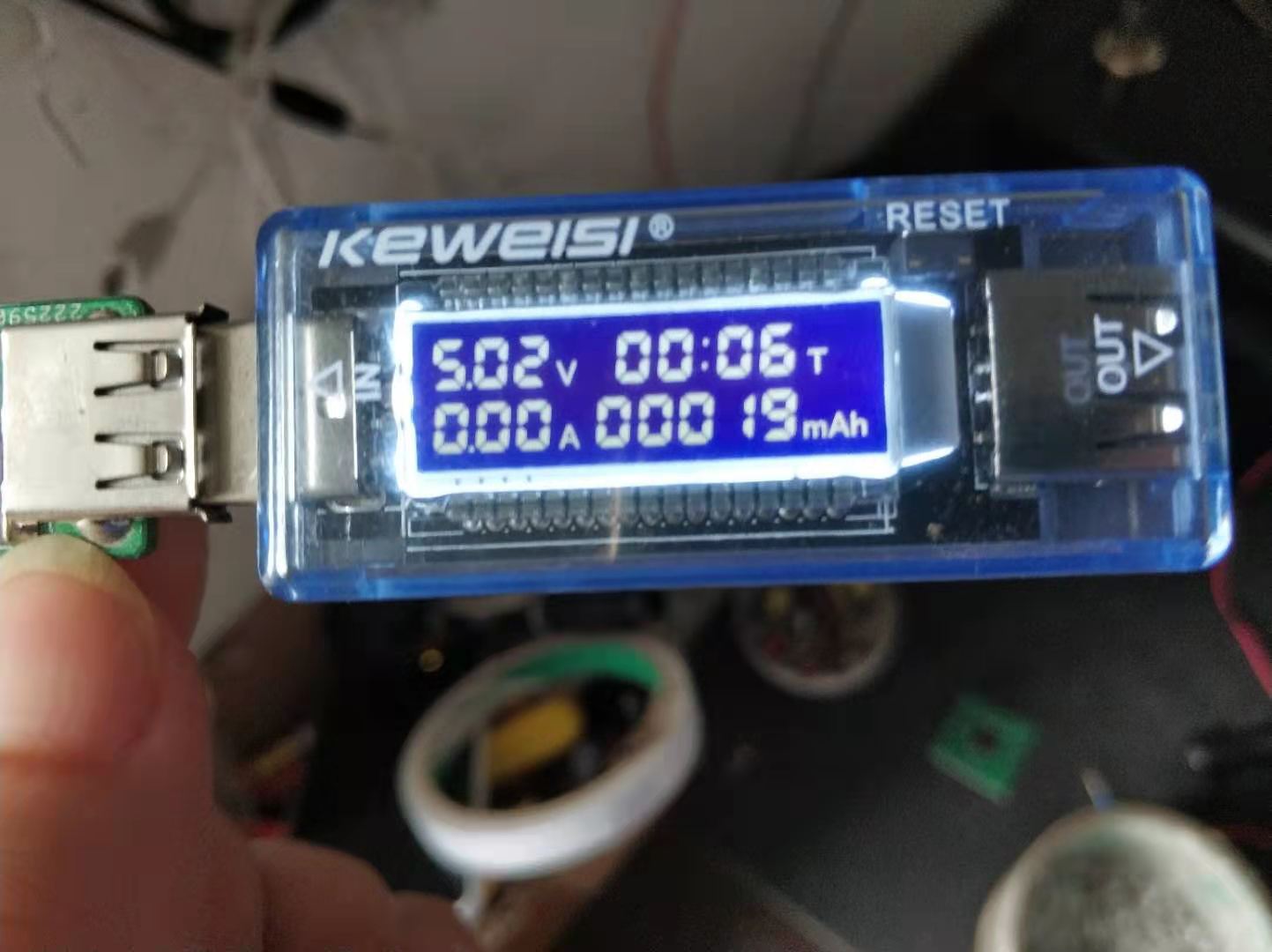

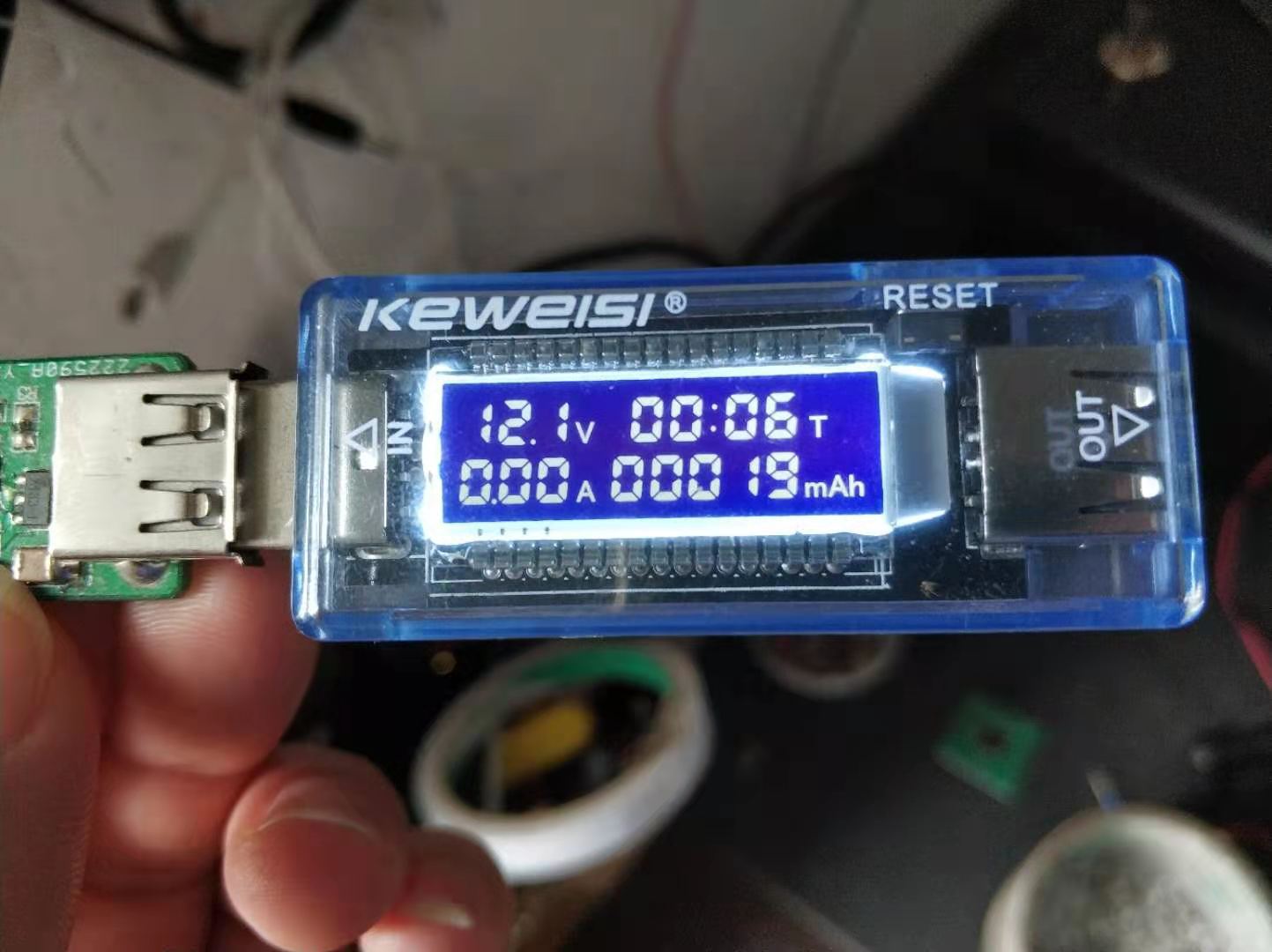

制作出来的实物图如下：

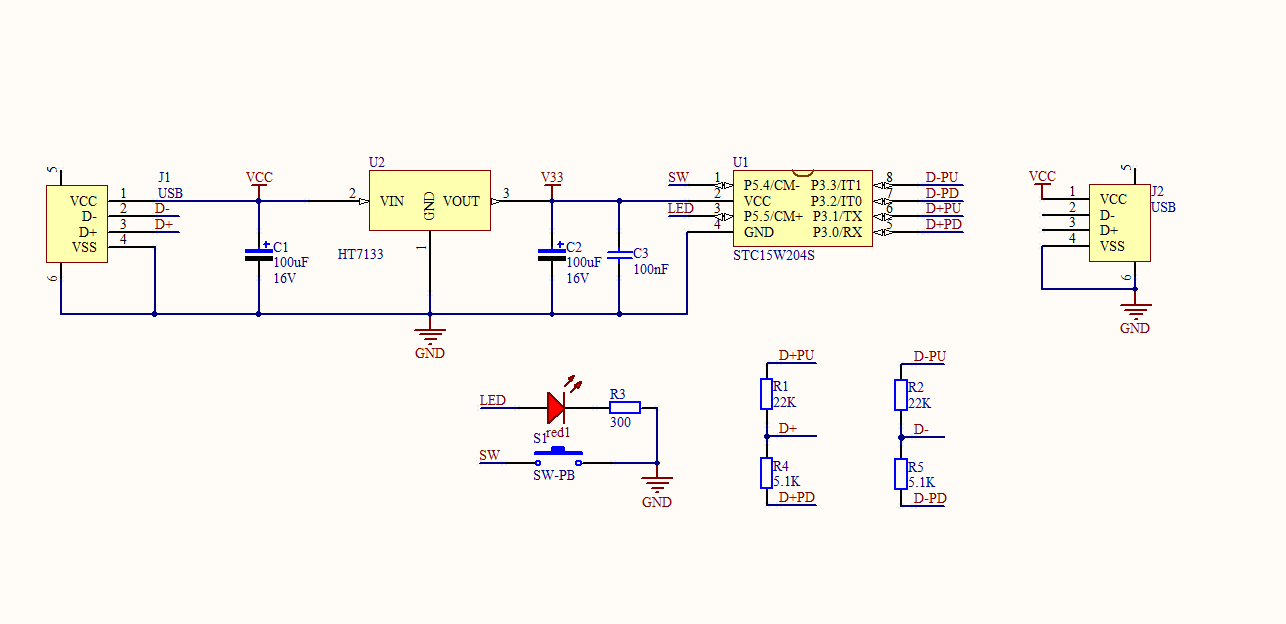

电路板：
目录│文件列表:
└ 简易QC2.0快充诱骗器设计
├ QC20快充诱骗器
│ └ 快充诱骗器
│ │ debug.log
│ │ HT7133.SchLib
│ │ QC2.0.jpg
│ │ QC20.PcbDoc
│ │ QC20.PcbDoc.htm
│ │ QC20.PcbDocPreview
│ │ QC20.PrjPcb
│ │ QC20.PrjPcbStructure
│ │ QC20.SchDoc
│ │ QC20.SchDocPreview
│ ├ History
│ │ │ QC20.~(1).PcbDoc.Zip
│ │ │ QC20.~(1).PrjPcb.Zip
│ │ │ QC20.~(1).SchDoc.Zip
│ │ │ QC20.~(3).PrjPcb.Zip
│ │ │ QC20.~(3).SchDoc.Zip
│ │ │ QC20.~(4).PcbDoc.Zip
│ │ │ QC20.~(4).PrjPcb.Zip
│ │ │ QC20.~(5).PcbDoc.Zip
│ │ │ QC20.~(6).PcbDoc.Zip
│ │ └ 86C83FB7
│ │ │ STM32F030_DMX.~(1).PrjPcb.Zip
│ │ └ STM32F030_DMX.~(2).PrjPcb.Zip
│ └ Project Logs for QC20
│ │ QC20 PCB ECO 2019-4-29 22-10-29.LOG
│ │ QC20 SCH ECO 2019-4-29 20-36-59.LOG
│ └ QC20 SCH ECO 2019-4-29 20-38-40.LOG
└ QC20诱骗器程序
└ QC20
│ --main.c
│ config.h
│ delay.c
│ delay.h
│ EEPROM.c
│ EEPROM.h
│ GPIO.c
│ GPIO.h
│ IO-LED.Opt
│ IO-LED_Opt.Bak
│ IO-LED_Uv2.Bak
│ main.c
│ QC20.Uv2.bak
│ QC20.uvgui.hua
│ QC20.uvgui_hua.bak
│ QC20.uvopt
│ QC20.uvproj
│ STC15Fxxxx.H
│ STC15W204S.H
└ list
│ delay.lst
│ delay.obj
│ EEPROM.lst
│ EEPROM.obj
│ GPIO.lst
│ GPIO.obj
│ IO-LED
│ IO-LED.hex
│ IO-LED.lnp
│ IO-LED.m51
│ IO-LED.plg
│ main.lst
└ main.obj
