项目编号：E403
文件大小：45M
源码说明：带中文注释
开发环境：C编译器
简要概述
本作品主要包括无线充电装置、无线充电电动车和超级电容储能装置。首先先将5V的直流电经过LC自激振荡电路逆变成高频100kHz的交流电驱动发射线圈，把变化电场转换成变化磁场；接收线圈把耦合到的磁场能量转换成变化的电场，经整流滤波稳压电路，给小车提供了稳定的5V直流电压，该电压经过BUCK恒功率给超级电容充电，与此同时，5V电压还通过TPS63020开关电源模块给超低功耗单片机MSP430FR5969以及电机、红外传感器供电。当停止充电时，单片机控制电机动作，小车启动，在巡线过程中，单片机根据红外传感器的反馈信号控制电机转速，从而达成设计预期。
总统框架
由无线发射电路、无线接收电路、整流滤波电路、BUCK电路、BUCK-BOOST电路、单片机、稳压电路、红外传感电路等组成。总体设计框图如3-1图所示。下面分别论证这些方面的详细方案选择。

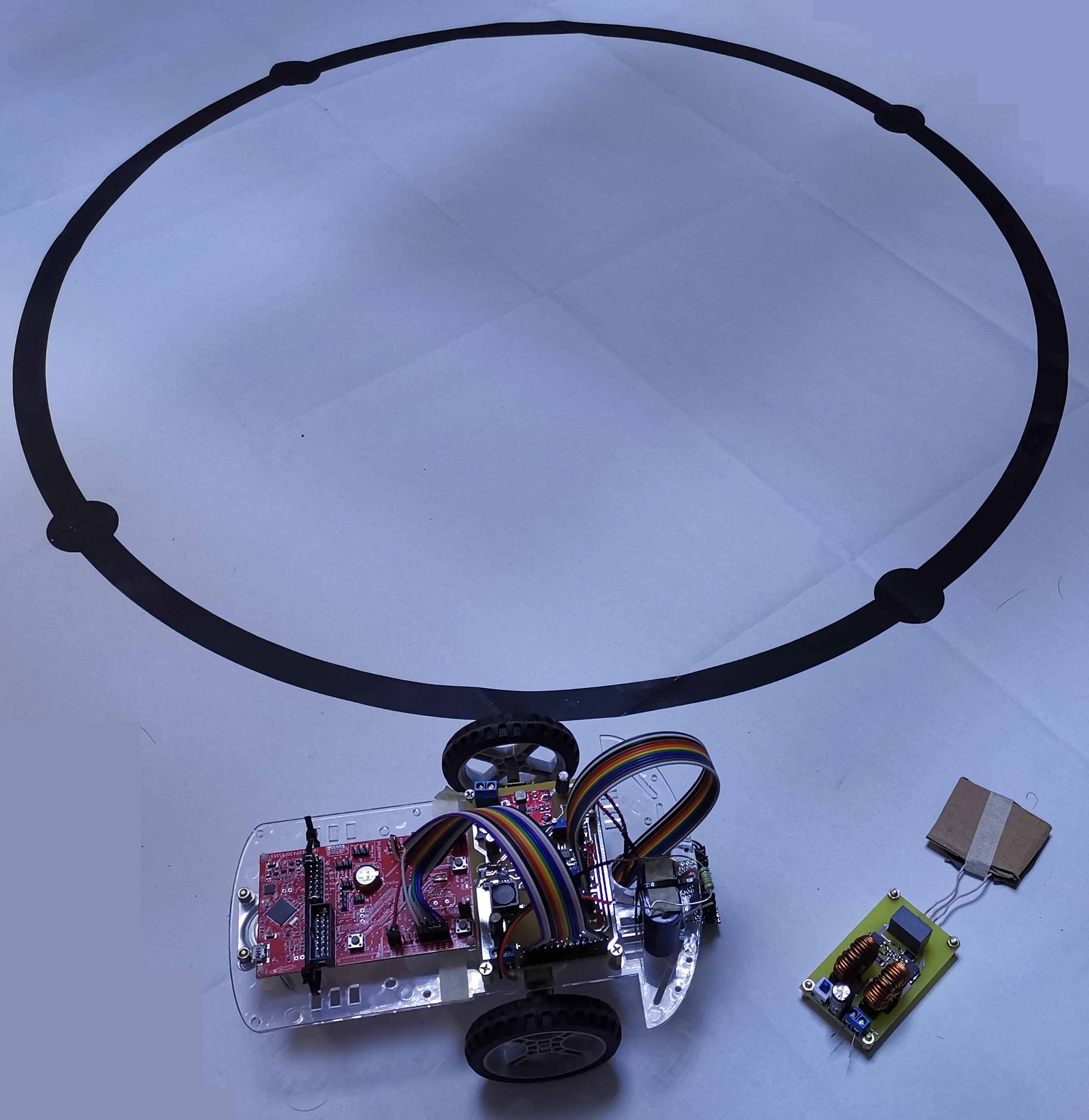

小车上跑道测试
（1） 小车能通过绿灯闪烁显示是否处在充电状态。
（2） 小车用按键调到“走到B点停止的模式”，放置在 A 点，接通电源充电，60 秒时断开电源，小车检测到发射线圈停止工作自行起动，沿引导线行驶至 B 点并自动停车。
（3） 小车用按键调到“停电走你模式”，放置在 A 点，接通电源充电，60 秒时断开电源，小车检测到发射线圈停止工作自行起动，沿引导线行驶直至停车。累计小车行驶了10圈。
（4） 小车用按键调到“定时60秒走你模式”，放置在 A 点，接通电源充电并开始计时；58秒时，小车自行起动沿引导线单向不停顿行驶直至停车，累计小车行驶了43圈。
由以上数据得到：小车符合题目的各项要求指标。
目录│文件列表:
└ 19毕设资料包
│ 2018无线充电小车报告.doc
│ 2019无线充电小车报告.docx
│ A题_电动小车动态无线充电系统.pdf
│ BUCK.ddd
│ IAR7.10破解版下载.txt
│ IMG_20200314_013208.jpg
│ IMG_20200314_013258.jpg
│ IMG_20200314_202726.jpg
│ IMG_20200314_224116.jpg
│ MSP430FR5969 学习板.png
│ O1CN01b1dZua1uQhY8LBy7P_!!140956032.jpg
│ 原图 (1).jpg
│ 小车图片.jpg
│ 巡线.ddd
│ 开题报告(2).doc
│ 按键程序.ddd
│ 测试方法.ddd
│ 电路框图.ddd
│ 自己做实物的注意点.txt
│ 计算.xlsx
├ Datasheet
│ │ AO3400.pdf
│ │ C19234_AO4411_2013-09-25.PDF
│ │ DMTH6005LPSQ-13.pdf
│ │ lm393.pdf
│ │ MSP430FR5969 LaunchPad .pdf
│ │ msp430fr5969.pdf
│ └ TPS63020DSJR_2014-07-04.PDF
├ MSP430POWER程序
│ │ Backup of MSP430POWER.dep
│ │ Backup of MSP430POWER.ewd
│ │ Backup of MSP430POWER.ewp
│ │ Backup of MSP430POWER.ewt
│ │ BuildLog.log
│ │ main.c
│ │ main.h
│ │ msp430fr5847.h
│ │ msp430fr5969.h
│ │ MSP430POWER.dep
│ │ MSP430POWER.ewd
│ │ MSP430POWER.ewp
│ │ MSP430POWER.ewt
│ │ MSP430POWER.eww
│ │ MSP430POWER_back.eww
│ │ My_Type.h
│ ├ Debug
│ │ ├ Exe
│ │ │ └ Backup of MSP430POWER.d43
│ │ ├ List
│ │ │ └ Backup of MSP430POWER.map
│ │ └ Obj
│ │ │ Backup of MSP430POWER.pbd
│ │ │ Backup of MSP430POWER.pbd.browse
│ │ │ Backup of MSP430POWER.pbd.linf
│ │ │ main.pbi
│ │ │ main.pbi.xcl
│ │ │ main.r43
│ │ │ MSP430POWER.pbd
│ │ │ MSP430POWER.pbd.browse
│ │ └ MSP430POWER.pbd.linf
│ ├ Release
│ │ ├ Exe
│ │ │ └ Backup of MSP430POWER.txt
│ │ ├ List
│ │ │ └ Backup of MSP430POWER.map
│ │ └ Obj
│ │ │ Backup of MSP430POWER.pbd
│ │ │ Backup of MSP430POWER.pbd.linf
│ │ │ main.pbi
│ │ │ main.pbi.xcl
│ │ └ main.r43
│ └ settings
│ │ Backup of MSP430POWER.dbgdt
│ │ Backup of MSP430POWER.Debug.cspy.bat
│ │ Backup of MSP430POWER.Debug.cspy.ps1
│ │ Backup of MSP430POWER.Debug.driver.xcl
│ │ Backup of MSP430POWER.Debug.general.xcl
│ │ Backup of MSP430POWER.dnx
│ │ Backup of MSP430POWER.Release.cspy.bat
│ │ Backup of MSP430POWER.Release.cspy.ps1
│ │ Backup of MSP430POWER.Release.driver.xcl
│ │ Backup of MSP430POWER.Release.general.xcl
│ │ MSP430POWER.dbgdt
│ │ MSP430POWER.Debug.cspy.bat
│ │ MSP430POWER.Debug.cspy.ps1
│ │ MSP430POWER.Debug.driver.xcl
│ │ MSP430POWER.Debug.general.xcl
│ │ MSP430POWER.dnx
│ │ MSP430POWER.wsdt
│ └ MSP430POWER_back.wsdt
├ PCB原理图-tps63020
│ │ tps63020.PCBDOC
│ │ tps63020.PRJPCB
│ │ tps63020.SCHDOC
│ └ tps63020原理图和PCB.pdf

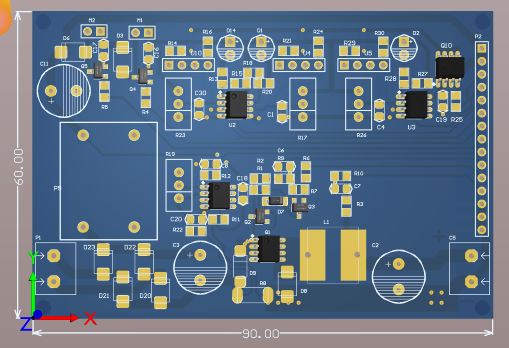

├ PCB原理图-小车
│ │ 2019小车.PCBDOC
│ │ 2019小车.PCBDOC.htm
│ │ 2019小车.PDF
│ │ 2019小车.PRJPCB
│ │ 2019小车.SCHDOC
│ └ BOM2019小车.xlsx
├ PCB原理图-无线发射模块
│ │ DMTH6005.pdf
│ │ ZVS无线发射部分.PCBDOC
│ │ ZVS无线发射部分.PDF
│ │ ZVS无线发射部分.PRJPCB
│ │ ZVS无线发射部分.SCHDOC
│ └ ZVS无线发射部分.xlsx
└ 跑道图纸
│ 2019无线小车CAD跑道.dwg
└ 2019无线小车跑道.pdf
