项目编号：E404
文件大小：36M
源码说明：带中文注释
开发环境：C编译器
简要概述
本文主要讲述的是一款基于无线充电电动小车的设计。通过对四轮玩具车的简单改造，使车身重量的减轻，阻力变小。采用超级电容（法拉电容）用于小车运行过程前的电能存储，选用TI公司生产的TPS63020芯片完成给电动车的供电。无线充电的发射端通过使用单片机控制，使得标准充电时间正好为1分钟，并设有到时提醒。无线充电的接收端设有检测电路，使小车在充电1分钟后的前进。采用理论分析的方法对小车进行在斜面和平面运行时进行受力分解和理论值的计算，确定对电动机的选型与驱动电路以及小车车轮的设计。在理论分析后，然后确定超级电容的容量，从而使得小车能够完成在水平面与斜面的运动。

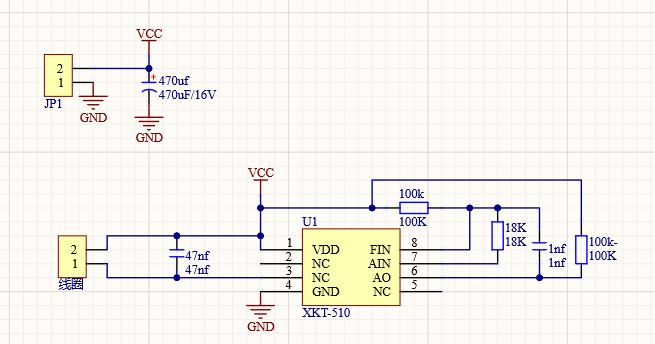

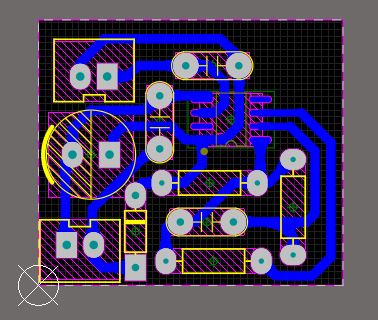

无线充电发射电路
无线接收及断电自启

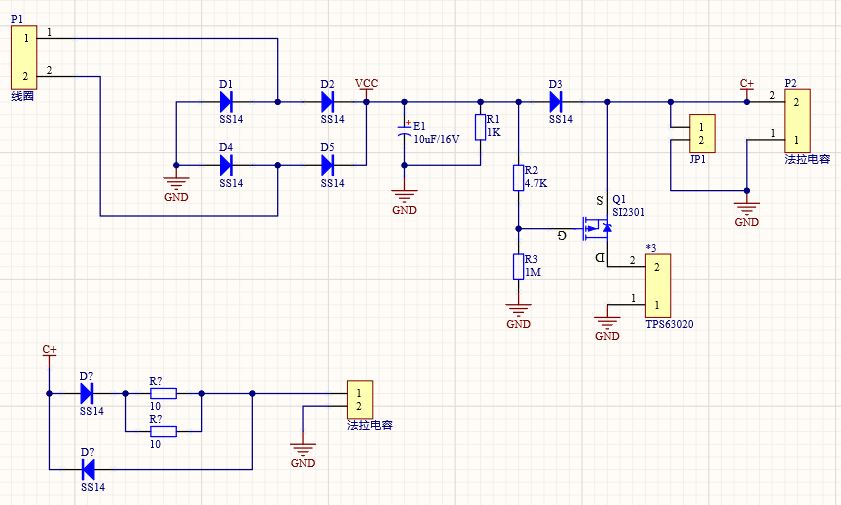

无线充电电路
断电自启电路
