【D30】系统仿真与Matlab设计:药物扩散仿真系统(GUI界面)

2022-06-08 17:06:39      索炜达电子      484

文件编号:D30

文件大小:24M

代码行数:438行(主函数)

开发环境:Matlab2018

猿创承诺:该项目亲测正常运行,需远程调试部署需另外收费,确保正常使用,不能正常使用全额退款。

简要概述:根据平时所学的数学知识与课上所讲的建模方法,很容易理解题目的要求。即建立一个仅含中心室的一室模型,以时间为线,查看不同参数下,中心室的血药浓度的变化情况。步骤应该如下,首先根据自己建立的模型求解出一组能使系统稳定的系数。再用Matlab工具的一系列画图函数以及动画效果,实际模拟其数量的变化情况,在考虑实际情况的因素下,看仿真结果是否与实际情况相符,若相符则模型建立基本正确,若不成功就需要再改进模型。

除此之外,通过查阅资料,为了更加精确地仿真,我将一个机体划分成两个房室,即将机体分为血液较丰富的中心室(包括心、肺、肾等器官)和血液较贫乏的周边室(如四肢、肌肉组织等)。两室模型的建立和求解方法可以推广到多室模型。

系统仿真:

【D30】系统仿真与Matlab设计:药物扩散仿真系统(GUI界面)

文件内容:

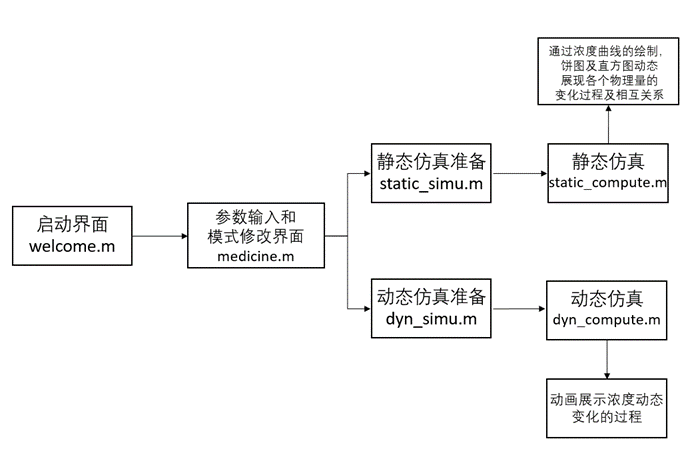

药物扩散仿真系统共7个m文件:welcome.m、odefunc.m、medicine.m、static_simu.m、static_compute.m、dyn_simu.m、dyn_compute.m。并有1个fig文件:medicine.fig。还有3张图片start2.jpg、welcome.png、dyn_simu_bg2.png。

welcome.m文件:系统仿真入口,运行后进入欢迎界面,其中也有介绍界面以及作者简介界面。

odefunc.m文件:微分方程函数ode45的辅助函数,用于输入微分方程组和做一些判断、准备工作

medicine.m文件:仿真系统的主界面,包括系统参数设置界面,用于各种参数输入、仿真模式选择、以及选择仿真的对象等;

static_simu.m文件:为静态仿真做准备,读取用户输入的参数。

static_compute.m文件:用于计算并仿真中心室和周边室浓度的变化,数据分析以及动态曲线、饼图和直方图绘制。

dyn_simu.m文件:为动态仿真做准备,读取用户输入的参数。

dyn_compute.m文件:用于动态显示中心室和周边室浓度的变化情况,来实时仿真中心室和周边室浓度变化以及药物扩散速度。

使用方法:

打开Matlab,切换至源代码所在目录

在Command Window下输入welcome,键入回车即启动系统

注意事项:在Ubuntu和Win10编程的时候并没有报错,而转到Windows的时候由于操作系统的差异和Matlab版本的差异,出现报错,因此由于不同操作系统的差异和Matlab版本的差异,有几率无法很好地在不同的操作系统和不同版本的Matlab下运行

本人仅测试了Ubuntu 18.04 LTS, Matlab 2019a和Windows 10, Matlab 2017a,Matlab 2018a不保证其他操作系统和Matlab版本运行不出错

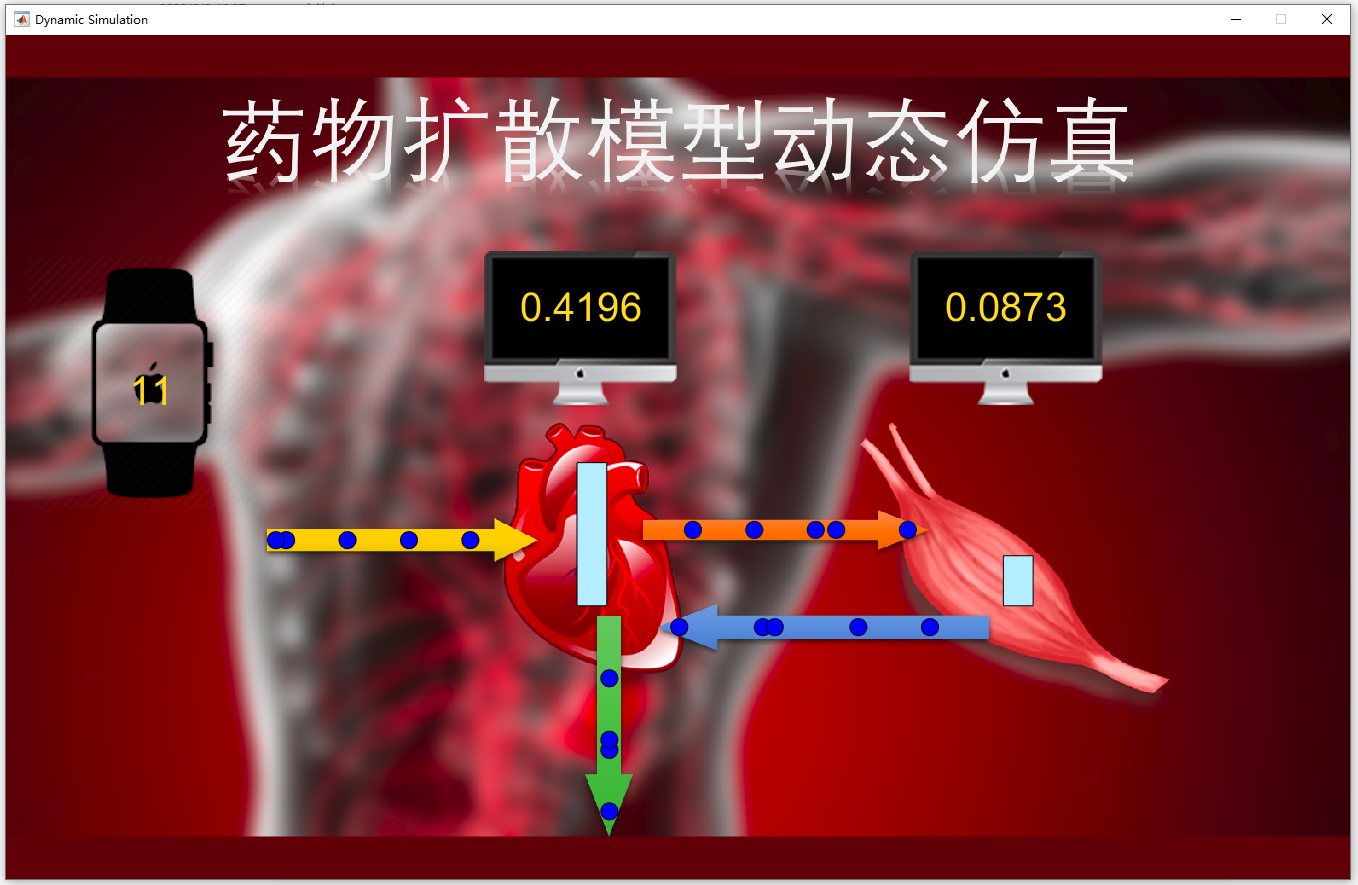

演示视频:

【D30】系统仿真与Matlab设计:药物扩散仿真系统(GUI界面)

点击查看:系统演示视频

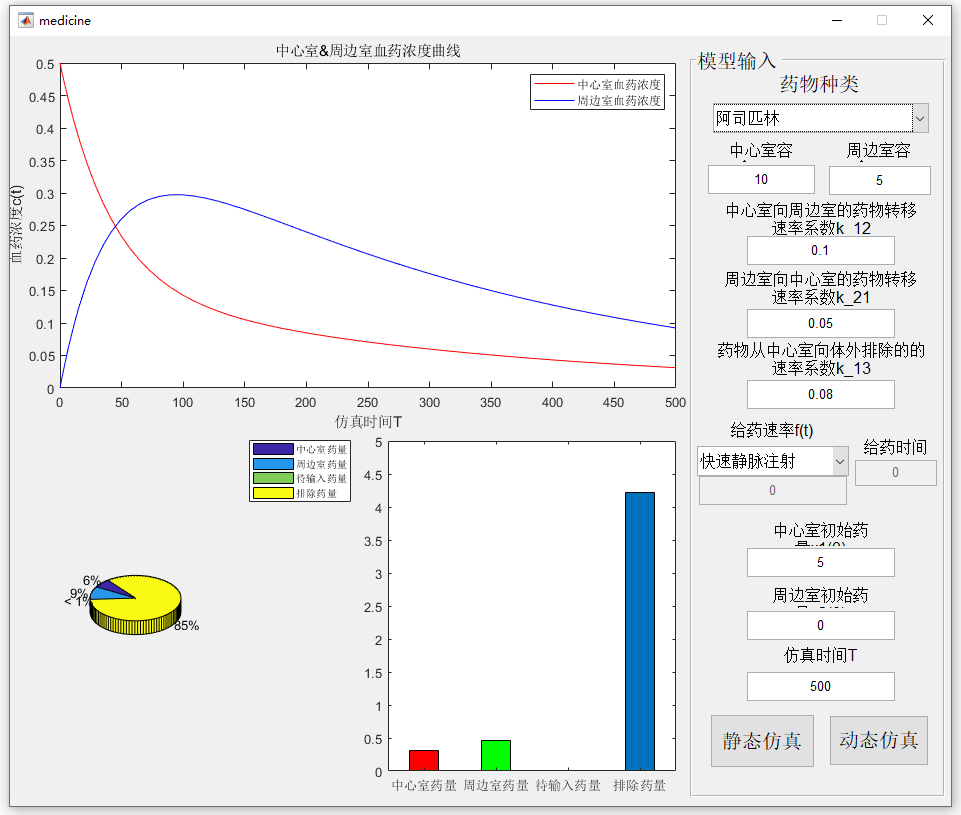

运行结果:

【D30】系统仿真与Matlab设计:药物扩散仿真系统(GUI界面)

【D30】系统仿真与Matlab设计:药物扩散仿真系统(GUI界面)

远程协助:

温馨提示:索炜达.猿创官方提供收费远程协助,确保您项目运行成功。

点击查看:远程协助相关事项

我们提供完整项目文件清单如下:

文件目录

 ├ 1.项目源码

 ├ 2.运行截图

 └ 3.演示视频
