项目编号：E2348
文件大小：5.8M
源码说明：带中文注释
开发环境：Verilog
简要概述

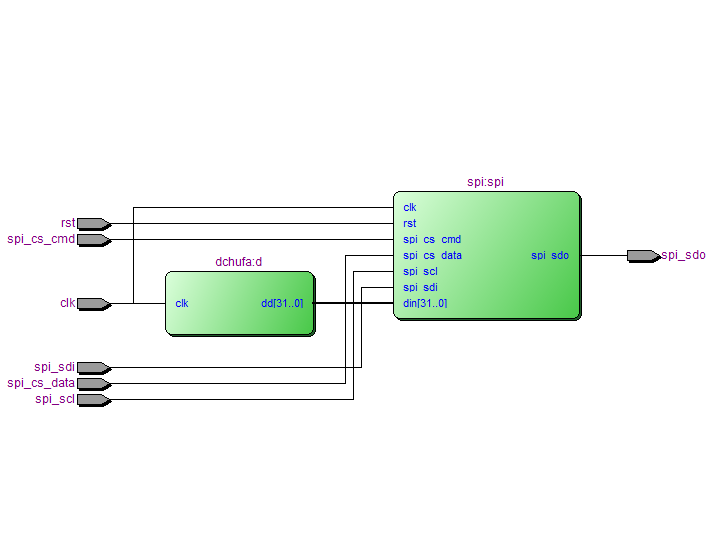

本项目只做了FPGA向STM32发送数据，属于单向通信，另外，为了产生数据发送到STM32，FPGA程序中写了一个计数器，实际工程中根据自己的需求删除即可，FPGA中的SPI模块中有完整的发送接收程序，因为本次不需要FPGA接收数据，所以接收部分写出来了，但未例化到顶层文件。

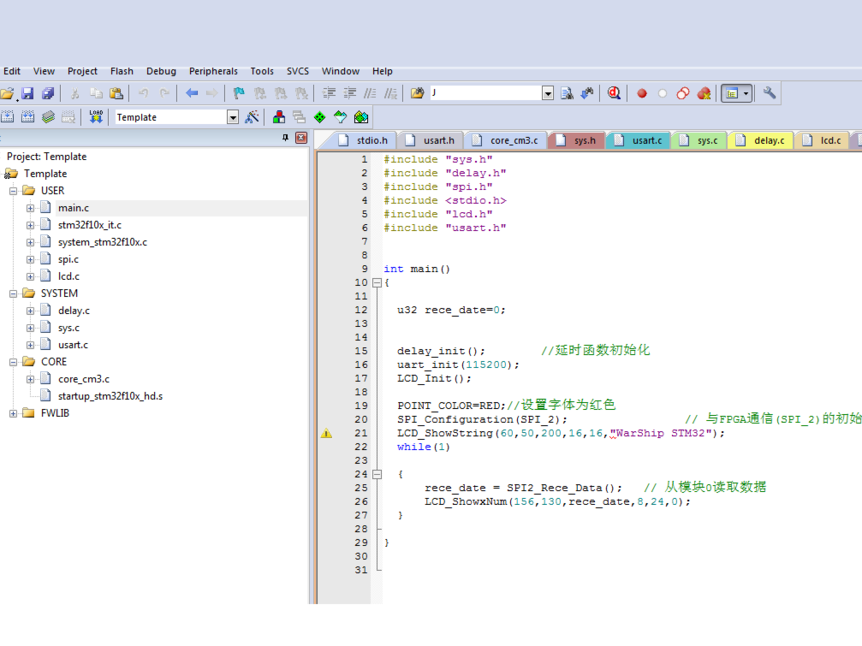

使用平台：FPGA板+STM32板（我使用的是正点原子战舰板，根据自己的STM32板子，修改TFT驱动程序，SPI使用的是SPI2，可自行修改）
连接方式：查看目录下 IO分配.txt
目录│文件列表:
└ STM32与FPGA通信_SPI方式
└ STM32与FPGA通信
